Быстроразъемное гидравлическое соединение ISO 7241-B с давлением 2000 фунтов на квадратный дюйм и совместимостью с серией PARKER 60

Подробная информация о продукции

Условия оплаты и доставки

Количество мин заказа: 1

Цена: 5

Лучшая цена

Подробная информация о продукции

Описание продукта

Выделить:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Быстроразъемное гидравлическое соединение ISO 7241-B, Быстроразъемное соединение на 2000 фунтов на квадратный дюйм, Гидравлическое быстроразъемное соединение серии PARKER 60


Номер модели:	LSQ-S2-SS (ISO B SS316)	Механическое соединение:	Запирать шарики
Рабочее давление:	2000 Psi	Температурная диапазон:	-20°C до +180°C
Уплотнение материал:	Flycocarbord	Размеры тела:	1/8, 1/4, 3/8, 1/2, 3/4, 1 дюйм
Рейтинг поток:	1, 3, 6, 12, 28, 50 галлонов в минуту	Материал:	Нержавеющая сталь 316
Тип соединения:	Двойной отключение	Снадарт Международной организации стандартизации:	ИСО 7241-Б
Совместимая серия:	Parker 60, Fear Hnv, Aeroquip FD45, Hansen HK	Размер HEX1:	17, 19, 24, 30, 36, 41 мм
Hex2 размер:	14, 19, 24, 27, 36, 41 мм	Тип потока:	G1/8 NPT1/8, G1/4 NPT1/4, G3/8 NPT3/8, G1/2 NPT1/2, G3/4 NPT3/4, G1 NPT1
Производственные мощности:	100000 комплектов/месяц

Номер модели:	LSQ-S2-SS (ISO B SS316)
Механическое соединение:	Запирать шарики
Рабочее давление:	2000 Psi
Температурная диапазон:	-20°C до +180°C
Уплотнение материал:	Flycocarbord
Размеры тела:	1/8, 1/4, 3/8, 1/2, 3/4, 1 дюйм
Рейтинг поток:	1, 3, 6, 12, 28, 50 галлонов в минуту
Материал:	Нержавеющая сталь 316
Тип соединения:	Двойной отключение
Снадарт Международной организации стандартизации:	ИСО 7241-Б
Совместимая серия:	Parker 60, Fear Hnv, Aeroquip FD45, Hansen HK
Размер HEX1:	17, 19, 24, 30, 36, 41 мм
Hex2 размер:	14, 19, 24, 27, 36, 41 мм
Тип потока:	G1/8 NPT1/8, G1/4 NPT1/4, G3/8 NPT3/8, G1/2 NPT1/2, G3/4 NPT3/4, G1 NPT1
Производственные мощности:	100000 комплектов/месяц

Быстроразъемное гидравлическое соединение ISO 7241-B с давлением 2000 фунтов на квадратный дюйм и совместимостью с серией PARKER 60

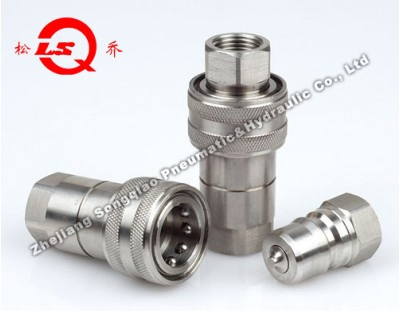

LSQ-S2-SS Гидравлическая быстроразъемная муфта закрытого типа (НЕРЖАВЕЮЩАЯ СТАЛЬ 316)

Описание продукта

Гидравлическая быстроразъемная муфта закрытого типа LSQ-S2-SS изготовлена из прочной нержавеющей стали 316 и предназначена для сложных гидравлических применений, где требуется частое соединение и разъединение линий передачи жидкости.

Применение

Идеально подходит для использования в:

Строительное оборудование
Лесозаготовительное оборудование
Сельскохозяйственная техника
Нефтепромысловое оборудование
Оборудование для сталелитейных заводов
Другие гидравлические применения, требующие минимальных потерь жидкости

Диапазон температур (стандартные уплотнения): -20°C to +180°C
Стандартный материал уплотнения: Фторкаучук (VITON)

Технические характеристики

Размер корпуса (дюймы)	1/8	1/4	3/8	1/2	3/4	1
Номинальное давление (PSI)	2000	2000	1500	1500	1000	2000
Номинальный поток (GPM)	1	3	6	12	28	50

Основные характеристики

Клапаны с тарельчатым затвором предотвращают утечку при отсоединении
Автоматическое открытие клапана при соединении в пределах номинального рабочего давления
Надежный шариковый запорный механизм для надежного соединения
Прецизионная обработка из цельного прутка
Соответствует стандарту ISO 7241-B
Совместим с сериями PARKER 60, FASTER HNV, AEROQUIP FD45 и HANSEN HK

Размеры гнезда

ISO	НОМЕР ДЕТАЛИ	LS	¢D	HEX1	A	T
5	LSQ-S2-SS-01SF	50	24	17	10	G1/8 NPT1/8
6.3	LSQ-S2-SS-02SF	58	28.5	19	13	G1/4 NPT1/4
10	LSQ-S2-SS-03SF	65	35	24	13	G3/8 NPT3/8
12.5	LSQ-S2-SS-04SF	73.4	42	30	17	G1/2 NPT1/2
20	LSQ-S2-SS-06SF	92	54	36	22	G3/4 NPT3/4
25	LSQ-S2-SS-08SF	103	65	41	23	G1 NPT1

Размеры штекера

ISO	НОМЕР ДЕТАЛИ	LP	d	C	HEX2	A	T
5	LSQ-S2-SS-01PF	31	10.8	19	14	10	G1/8 NPT1/8
6.3	LSQ-S2-SS-02PF	36	14.2	22.8	19	13	G1/4 NPT1/4
10	LSQ-S2-SS-03PF	40	19	25	24	13	G3/8 NPT3/8
12.5	LSQ-S2-SS-04PF	46.5	23.5	28	27	17	G1/2 NPT1/2
20	LSQ-S2-SS-06PF	56	31.5	36	36	22	G3/4 NPT3/4
25	LSQ-S2-SS-08PF	63	37.8	35.5	41	23	G1" NPT1"

Габаритные размеры муфты

ISO	НОМЕР ДЕТАЛИ	L	¢D	HEX1	HEX2	T
5	LSQ-S2-SS-01	62.5	24	17	14	G1/8 NPT1/8
6.3	LSQ-S2-SS-02	72.2	28.5	19	19	G1/4 NPT1/4
10	LSQ-S2-SS-03	80.5	35	24	24	G3/8 NPT3/8
12.5	LSQ-S2-SS-04	91.5	42	30	27	G1/2 NPT1/2
20	LSQ-S2-SS-06	112.5	54	36	36	G3/4 NPT3/4
25	LSQ-S2-SS-08	126.5	65	41	41	G1 NPT1
