Подробная информация о продукции
Место происхождения: Нинбо, Китай (материк)
Фирменное наименование: SONGQIAO
Номер модели: LSQ-ISOA
Условия оплаты и доставки
Количество мин заказа: Могущий быть предметом переговоров
Цена: обсуждаемый
Упаковывая детали: стандартный экспортируя пакет или согласно запросам клиентов.
Время доставки: в течение 30 дней или согласно требованию к клиентов.
Поставка способности: 50,000pcs/day, согласовывая емкость мастерской собрания
Стандартный: |
Серия «a» ISO 7241-1, клапан тарелочки |
WP: |
Давления деятельности до 5 000 psi (бар 345) |
Материал: |
Углеродистая сталь |
Размер: |
1/4' - 1' |
Нить: |
BSPP, BSPT, NPT, NPTF, SAE |
Соединение: |
Запирать шарики |
Стандартный: |
Серия «a» ISO 7241-1, клапан тарелочки |
WP: |
Давления деятельности до 5 000 psi (бар 345) |
Материал: |
Углеродистая сталь |
Размер: |
1/4' - 1' |
Нить: |
BSPP, BSPT, NPT, NPTF, SAE |
Соединение: |
Запирать шарики |

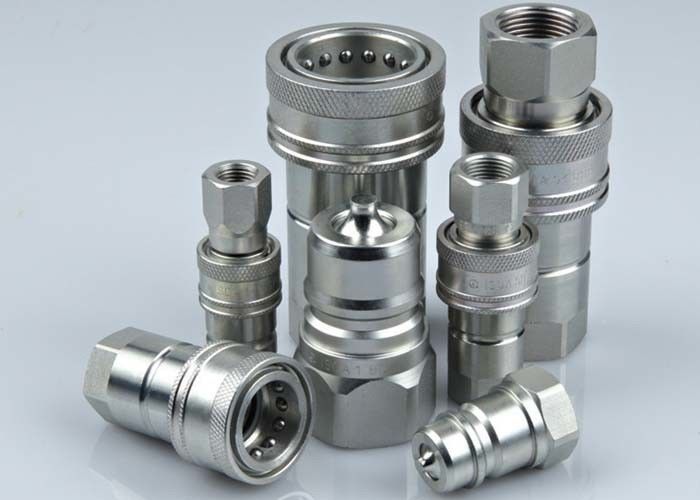

Соединения LSQ-ISOA гидравлические в стали углерода ISO a, Chrome 3
Descripton:
ТИП ГИДРАВЛИЧЕСКОЕ БЫСТРОЕ СОЕДИНЕНИЕ КОНЦА LSQ-ISOA (СТАЛЬ) (НОВАЯ)
Применения: Серии LSQ-ISOA приносят к индустрии доказанный дизайн для пользы на строительном оборудовании, оборудовании лесохозяйства, сельскохозяйственной технике, инструментах масла, машинном оборудовании сталелитейного завода оборудования масла, и других требовательных гидравлических применениях.
Спецификации:
| Размер тела (внутри) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Расклассифицированное давление (PSI) | 5000 | 4000 | 4000 | 3000 | 3000 |
| Расклассифицированная подача (GPM) | 3 | 6 | 12 | 28 | 50 |
| Диапазон температур (уплотнения std) | -20℃to+120℃ | ||||
| Стандартный материал уплотнения | NBR |
Особенность соединений серии LSQ-ISOA:
·Новый дизайн клапана, он может повреждение сопротивления от высокой подачи и давление импульса которое обеспечивающ предварительное представление.
·Клапаны тарелочки доступные предотвратить расцепленную утечку.
·Клапаны тарелочки раскрывают автоматически соединянный, в пределах расклассифицированного давления работы, держать подачу expeditely.
·Ответственные части затвердеты для стойкости.
·Зависящий шарик-запирая механизм держит сопрягая половины совместно.
·Гнездо и штепсельная вилка точность, который подвергли механической обработке от твердого запаса бара.
·Новая обработка плакировкой Chrome обеспечивает предварительное антиржавейное представление
·Серия LSQ-ISOA соответствует стандарту ISO 7241-A
·Совместимый с PARKER 6600 серий, более БЫСТРОЙ серия ANV, AEROQUIP 5600 серий и HANSEN HA 15000 серий
| ISO | PARTNO. | LS | ΦD | HEX1 | T | |
| 6,3 | LSQ-ISOA-02SF | 50 | Φ26 | 19 | 13 | G1/4 NPT1/4 |
| 10 | LSQ-ISOA-03SF | 57,1 | Φ31.5 | 22 | 16 | G3/8 NPT3/8 |
| 12,5 | LSQ-ISOA-04SF | 66 | Φ38.5 | 27 | 18 | G1/2 NPT1/2 |
| 20 | LSQ-ISOA-06SF | 82,5 | Φ48 | 34 | 20,5 | G3/4 NPT3/4 |
| 25 | LSQ-ISOA-08SF | 100 | Φ58 | 41 | 20,5 | G1 NPT1 |
| ISO | PARTNO. | LP | d | C | HEX2 | T | |
| 6,3 | LSQ-ISOA-02PF | 38,5 | 11,8 | 15 | 19 | 13 | G1/4 NPT1/4 |
| 10 | LSQ-ISOA-03PF | 39 | 17,3 | 19 | 22 | 16 | G3/8 NPT3/8 |
| 12,5 | LSQ-ISOA-04PF | 44 | 20,5 | 29 | 27 | 18 | G1/2 NPT1/2 |
| 20 | LSQ-ISOA-06PF | 55 | 29 | 29 | 34 | 20,5 | G3/4 NPT3/4 |
| 25 | LSQ-ISOA-08PF | 66 | 34,3 | 35 | 41 | 20,5 | G1 NPT1 |
| ISO | PARTNO. | L | ¢D | HEX1 | HEX2 | T |
| 6,3 | LSQ-ISOA-02 | 74,2 | Φ26 | 19 | 19 | G1/4 NPT1/4 |
| 10 | LSQ-ISOA-03 | 78,5 | Φ31.5 | 22 | 22 | G3/8 NPT3/8 |
| 12,5 | LSQ-ISOA-04 | 88,2 | Φ38.5 | 27 | 27 | G1/2 NPT1/2 |
| 20 | LSQ-ISOA-06 | 110,4 | Φ48 | 34 | 34 | G3/4 NPT3/4 |
| 25 | LSQ-ISOA-08 | 132,9 | Φ56 | 41 | 41 |
G1 NPT1 |
