Подробная информация о продукции
Место происхождения: Нинбо, Китай (материк)
Фирменное наименование: SONGQIAO
Номер модели: LSQ-S2
Условия оплаты и доставки
Количество мин заказа: Могущий быть предметом переговоров
Цена: обсуждаемый
Упаковывая детали: стандартный экспортируя пакет или согласно запросам клиентов.
Время доставки: в течение 30 дней или согласно требованию к клиентов.
Поставка способности: 50,000pcs/day, согласовывая емкость мастерской собрания
Стандарт: |
Серия «b» ISO 7241-1, клапан тарелочки |
WP: |
Давления деятельности до 5 000 psi (бар 345) |
Material: |
Carbon Steel |
Размер: |
1/8' - 1' |
Поток: |
BSPP, BSPT, NPT, NPTF, SAE |
Соединение: |
Запирать шарики |
Стандарт: |
Серия «b» ISO 7241-1, клапан тарелочки |
WP: |
Давления деятельности до 5 000 psi (бар 345) |
Material: |
Carbon Steel |
Размер: |
1/8' - 1' |
Поток: |
BSPP, BSPT, NPT, NPTF, SAE |
Соединение: |
Запирать шарики |
LSQ-S2, соединения ISO7241-B гидравлические быстрые, общее назначение, Parker 60Series
Descripton:

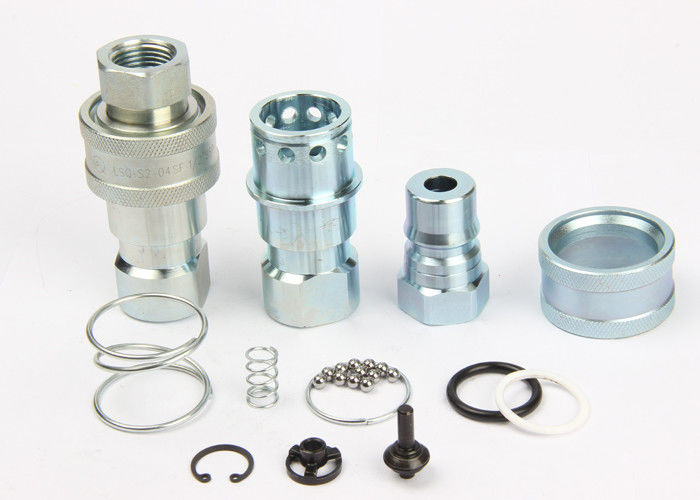

Тип гидравлическое быстрое соединение конца LSQ-S2 (сталь)
Применения:
• Промышленные гидравлические трубопроводы
• Обработка еды и химиката
• Линии воды и хладоагента
• Передвижное оборудование
• Май был использован с некоторыми газами
Спецификации
| Размер тела (внутри) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Расклассифицированное давление (PSI) | 5000 | 5000 | 4000 | 4000 | 3000 | 3000 |
| Расклассифицированная подача (GPM) | 1 | 3 | 6 | 12 | 28 | 50 |
| Диапазон температур | -20℃ к +120℃ | |||||
| Материал уплотнения | NBR | |||||
Особенность соединений серии LSQ-S2:
клапаны 1.Poppet доступные предотвратить расцепленную утечку.
клапаны 2.Poppet раскрывают автоматически соединянный, в пределах расклассифицированного давления работы, держать подачу expeditely.
части 3.Critical затвердеты для стойкости.
шарик-запирая механизм 4.Dependable держит сопрягая половины совместно.
5.Socket и штепсельная вилка точность, который подвергли механической обработке от твердого запаса бара.
Серия 6.LSQ-S2 соответствует стандарту ISO 7241-B.
7.Compatible с PARKER 60 серий, более БЫСТРОЙ серия HNV, серия AEROQUIP FD45 и серия HANSEN HK.
Представление: Жидкость теста: Oil-200SUS.1GPM=3.78L/Min, 1PSID=0.0069MPa
Серия LSQ-S2 (1/4", 3/8", 1/2», 3/4", 1")
Гнездо
| ISO | PARTNO. | LS | ¢D | HEX1 | T | |
| 5 | LSQ-S2-01SF | 48 | 24 | 17 | 9,5 | G1/8 NPT1/8 |
| 6,3 | LSQ-S2-02SF | 58 | 28,5 | 19 | 13 | G1/4 NPT1/4 |
| 10 | LSQ-S2-03SF | 65 | 35 | 24 | 13 | G3/8 NPT3/8 |
| 12,5 | LSQ-S2-04SF | 74 | 44,5 | 28,5 | 20,5 | G1/2 NPT1/2 |
| 20 | LSQ-S2-06SF | 92 | 54 | 36 | 22 | G3/4 NPT3/4 |
| 25 | LSQ-S2-08SF | 103 | 63,5 | 41 | 23 | G1 NPT1 |
Штепсельная вилка
| ISO | PARTNO. | LP | d | C | HEX2 | T | |
| 5 | LSQ-S2-01PF | 29 | 10,8 | 19 | 14 | 9,5 | G1/8 NPT1/8 |
| 6,3 | LSQ-S2-02PF | 36 | 14,2 | 22,8 | 19 | 13 | G1/4 NPT1/4 |
| 10 | LSQ-S2-03PF | 40 | 19 | 25 | 24 | 13 | G3/8 NPT3/8 |
| 12,5 | LSQ-S2-04PF | 46,5 | 23,5 | 28 | 28,5 | 20,5 | G1/2 NPT1/2 |
| 20 | LSQ-S2-06PF | 56 | 31,5 | 36 | 36 | 22 | G3/4 NPT3/4 |
| 25 | LSQ-S2-08PF | 63 | 37,8 | 45 | 41 | 23 | G1» NPT1» |
Соединенный
| ISO | PARTNO. | L | ¢D | HEX1 | HEX2 | T |
| 5 | LSQ-S2-01 | 58,5 | 24 | 17 | 14 | G1/8 NPT1/8 |
| 6,3 | LSQ-S2-02 | 72 | 28,5 | 19 | 19 | G1/4 NPT1/4 |
| 10 | LSQ-S2-03 | 80,5 | 35 | 24 | 24 | G3/8 NPT3/8 |
| 12,5 | LSQ-S2-04 | 93,5 | 44,5 | 28,5 | 28,5 | G1/2 NPT1/2 |
| 20 | LSQ-S2-06 | 112,5 | 54 | 36 | 36 | G3/4 NPT3/4 |
| 25 | LSQ-S2-08 | 126,5 | 63,5 | 41 | 41 | G1 NPT1 |
