Подробная информация о продукции
Место происхождения: Нинбо, Китай (материк)
Фирменное наименование: SONGQIAO
Номер модели: LSQ-TM
Условия оплаты и доставки
Количество мин заказа: Могущий быть предметом переговоров
Цена: обсуждаемый
Упаковывая детали: стандартный экспортируя пакет или согласно запросам клиентов
Время доставки: в течение 30 дней или согласно требованию к клиентов
Поставка способности: 50 000 ПК/день, согласовывая емкость мастерской собрания
Стандарт: |
Совместимый с серией TH TEMA |
WP: |
Давление деятельности к 3000psi (бар 207) |
Материал: |
Сталь углерода |
Размер: |
1/2"-1" |
Поток: |
BSPP, BSPT, NPT, NPTF, SAE |
Соединение: |
Запирать шарики |
Стандарт: |
Совместимый с серией TH TEMA |
WP: |
Давление деятельности к 3000psi (бар 207) |
Материал: |
Сталь углерода |
Размер: |
1/2"-1" |
Поток: |
BSPP, BSPT, NPT, NPTF, SAE |
Соединение: |
Запирать шарики |

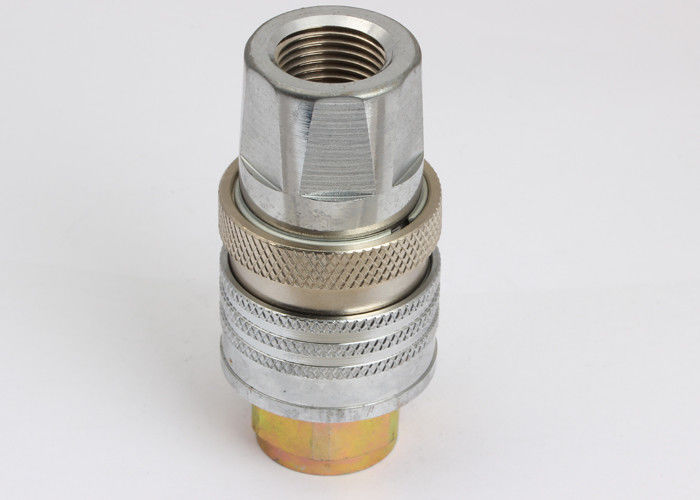

LSQ-TM, тип TH TEMA, гидравлические быстрые соединения в стали углерода, Chrome 3
Descripton:
Тип гидравлическое быстрое соединение конца LSQ-TM (сталь)
Применения: Серия LSQ-TM приносит к индустрии доказанный дизайн для пользы на строительном оборудовании, оборудовании лесохозяйства, сельскохозяйственной технике, инструментах масла, машинном оборудовании сталелитейного завода, и других требовательных гидравлических применениях.
Спецификации:
| Размер тела (внутри) | 1/2 | 3/4 | 1 |
| Расклассифицированное давление (PSI) | 3000 | 3000 | 3000 |
| Расклассифицированная подача (GPM) | 12 | 28 | 50 |
| Диапазон температур (уплотнения std) | -20℃ к +120℃ | ||
| Стандартное уплотнение | NBR | ||
Особенность соединений серии LSQ-TM:
1. клапаны тарелочки доступные предотвратить расцепленную утечку.
2. клапаны тарелочки раскрывают автоматически соединянный, в пределах расклассифицированного давления работы, держать подачу expeditely.
3. ответственные части затвердеты для стойкости.
4. зависящий шарик-запирая механизм держит сопрягая половины совместно.
5. Socked и штепсельная вилка точность подверганный механической обработке от твердого запаса бара.
6. совместимый с серией TEMA TH5000.
Как ИСПОЛЬЗОВАТЬ:
1. Перед соединяться очистите сопрягая части соединений для избежания загрязнения в цепи.
2. Для того чтобы соединить для того чтобы вытянуть назад рукав женского соединения, выровняйте женщину с мужским соединением
и нажим одно в другое до обеих половин полно не соединен и выпускает рукав.
3. Для того чтобы расцепить для того чтобы вытянуть назад рукав женского соединения, вытяните вне сопрягая половину.
Представление: Жидкость теста: Oil-200SUS, 1GPM=3.78L/Min, 1PSID=0.0069MPa
Серия TPL (1/2»)
| PARTNO. | T | ¢D | HEX1 | HEX2 | L | LS | LP |
| LSQ-TM-04 | G1/2 | 40 | S30 | S27 | 83,4 | 66,7 | 41,5 |
| LSQ-TM-06 | G3/4 | 52 | S38.3 | S36 | 94,5 | 76,4 | 47 |
| LSQ-TM-08 | G1 | 62 | S45 | S45 | 113,8 | 92,4 |
56,5 |
