Подробная информация о продукции
Место происхождения: Нинбо, Китай (материк)
Фирменное наименование: SONGQIAO
Номер модели: KZD
Условия оплаты и доставки
Количество мин заказа: Могущий быть предметом переговоров
Цена: обсуждаемый
Упаковывая детали: стандартный экспортируя пакет или согласно запросам клиентов.
Время доставки: в течение 30 дней или согласно требованию к клиентов.
Поставка способности: 50,000pcs/day, согласовывая емкость мастерской собрания
Standard: |
ISO 7241-1 series “B”, poppet valve |
WP: |
Давления деятельности до 1 000 psi (бар 69) |
Материал: |
Латунь |
Размер: |
1/8' - 2' |
Поток: |
BSPP, BSPT, NPT, NPTF, SAE |
Соединение: |
Запирать шарики |
Standard: |
ISO 7241-1 series “B”, poppet valve |
WP: |
Давления деятельности до 1 000 psi (бар 69) |
Материал: |
Латунь |
Размер: |
1/8' - 2' |
Поток: |
BSPP, BSPT, NPT, NPTF, SAE |
Соединение: |
Запирать шарики |

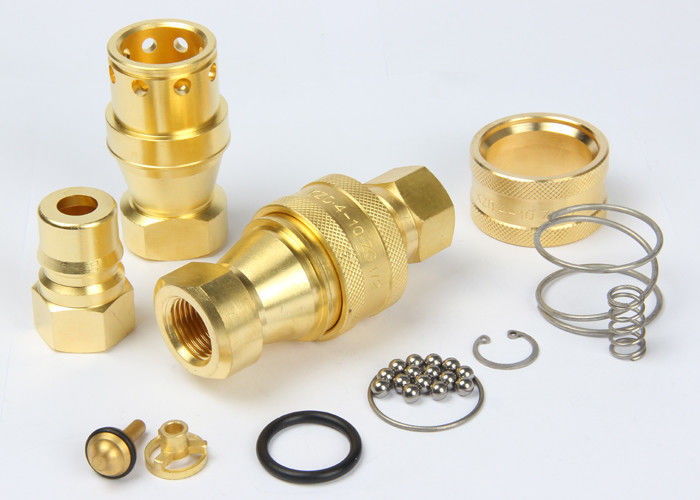

KZD, быстрое ISO7241-B гидравлическое соединяют соединения в гаечной резьбе, латуни
Descripton:
Соединение высокой эффективности Средств-давления KZD пневматическое и гидравлическое быстрое (латунь)
Применения:
Химикаты, вода, пар, и некоторые газы.
Спецификации
| Размер тела (внутри) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 (1/4) | 1 (1/2) | 2 |
| Расклассифицированное давление (PSI) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 800 | 800 | 800 |
| Расклассифицированная подача (GPM) | 1 | 3 | 6 | 12 | 28 | 50 | 75 | 100 | 150 |
| Диапазон температур (уплотнения std) | -20℃ к +120℃ | ||||||||
| Стандартный материал уплотнения | NBR | ||||||||
Особенность соединений серии KZD:
1. Клапаны тарелочки доступные предотвратить расцепленную утечку.
2. Клапаны тарелочки раскрывают automatially соединянный в пределах расклассифицированного давления работы, держать подачу expeditely.
3. Зависящий шарик-запирая механизм держит сопрягая половины совместно.
4. Гнездо и штепсельная вилка точность, который подвергли механической обработке от твердого запаса бара.
5. Серия KZD соответствует стандартному ISO7241-B.
6. Совместимый с PARKER 60 серий, более БЫСТРОЙ серия HNV, серия AEROQUIP FD45 и серия HANSEN HK.
Представление: Жидкость теста: Oil-150SUS.
KZD (1/8", 1/4", 3/8", 1/2») KZD (3/4", 1", 11/4», 11/2», 2")
Гнездо
| ISO | PARTNO. | LS | ¢D | HEX1 | T | |
| 5 | KZD-01SF | 48 | 24 | 14 | 8 | G1/8 |
| 6,3 | KZD-02SF | 58 | 27 | 19 | 12,5 | ZG1/4 |
| 10 | KZD-03SF | 65 | 35 | 22 | 13 | ZG3/8 |
| 12,5 | KZD-04SF | 72,5 | 45 | 29 | 14 | ZG1/2 |
| 20 | KZD-06SF | 88 | 54 | 36 | 17 | ZG3/4 |
| 25 | KZD-08SF | 102 | 64,5 | 41 | 23 | ZG1 |
| 31,5 | KZD-10SF | 115 | 69 | 54 | 27 | ZG1-1/4 |
| 40 | KZD-12SF | 124 | 79 | 60 | 27 | ZG1-1/2 |
| 50 | KZD-16SF | 132 | 102 | 77 | 30 | ZG2 |
| Примечание: Только размер 01 до 08 соответствует стандарту ISO 7241-B | ||||||
Штепсельная вилка
| ISO | PARTNO. | LP | d | C | HEX2 | T | |
| 5 | KZD-01PF | 29 | 10,8 | 19 | 14 | 8 | G1/8 |
| 6,3 | KZD-02PF | 36 | 14,2 | 22,5 | 17 | 12,5 | ZG1/4 |
| 10 | KZD-03PF | 40 | 19 | 25 | 22 | 13 | ZG3/8 |
| 12,5 | KZD-04PF | 44 | 23,5 | 28 | 27 | 14 | ZG1/2 |
| 20 | KZD-06PF | 52 | 31,4 | 36 | 36 | 17 | ZG3/4 |
| 25 | KZD-08PF | 62 | 37,8 | 40 | 41 | 23 | ZG1 |
| 31,5 | KZD-10PF | 70 | 45 | 45 | 52 | 27 | ZG1-1/4 |
| 40 | KZD-12PF | 75 | 50 | 49 | 60 | 27 | ZG1-1/2 |
| 50 | KZD-16PF | 80 | 70 | 52 | 77 | 30 | ZG2 |
| Примечание: Только размер 01 до 08 соответствует стандарту ISO 7241-B | |||||||
Соединенный
| ISO | PARTNO. | L | ¢D | HEX1 | HEX2 | T |
| 5 | KZD-01 | 58,5 | 24 | 14 | 14 | G1/8 |
| 6,3 | KZD-02 | 72,5 | 28 | 19 | 17 | ZG1/4 |
| 10 | KZD-03 | 80,5 | 35 | 22 | 22 | ZG3/8 |
| 12,5 | KZD-04 | 89 | 45 | 29 | 27 | ZG1/2 |
| 20 | KZD-06 | 105 | 54 | 36 | 36 | ZG3/4 |
| 25 | KZD-08 | 124,5 | 64,5 | 41 | 41 | ZG1 |
| 31,5 | KZD-10 | 140,5 | 69 | 54 | 52 | ZG1-1/4 |
| 40 | KZD-12 | 150,5 | 79 | 60 | 60 | ZG1-1/2 |
| 50 | KZD-16 | 160,5 | 102 | 77 | 77 | ZG2 |
| Примечание: Только размер 01 до 08 соответствует стандарту ISO 7241-B | ||||||
