Подробная информация о продукции
Место происхождения: Нинбо, Китай (материк)
Фирменное наименование: SONGQIAO
Номер модели: LSQ-S8
Условия оплаты и доставки
Количество мин заказа: Могущий быть предметом переговоров
Цена: обсуждаемый
Упаковывая детали: стандартный экспортируя пакет или согласно запросам клиентов.
Время доставки: в течение 30 дней или согласно требованию к клиентов.
Поставка способности: 50,000pcs/day, согласовывая емкость мастерской собрания
Стандартный: |
Серия «b» ISO 7241-1, клапан тарелочки |
WP: |
Давления деятельности до 1 000 psi (бар 69) |
Материал: |
Медь |
Размер: |
1/4' - 1' |
Нить: |
BSPP, BSPT, NPT, NPTF, SAE |
Соединение: |
Запирать шарики |
Стандартный: |
Серия «b» ISO 7241-1, клапан тарелочки |
WP: |
Давления деятельности до 1 000 psi (бар 69) |
Материал: |
Медь |
Размер: |
1/4' - 1' |
Нить: |
BSPP, BSPT, NPT, NPTF, SAE |
Соединение: |
Запирать шарики |

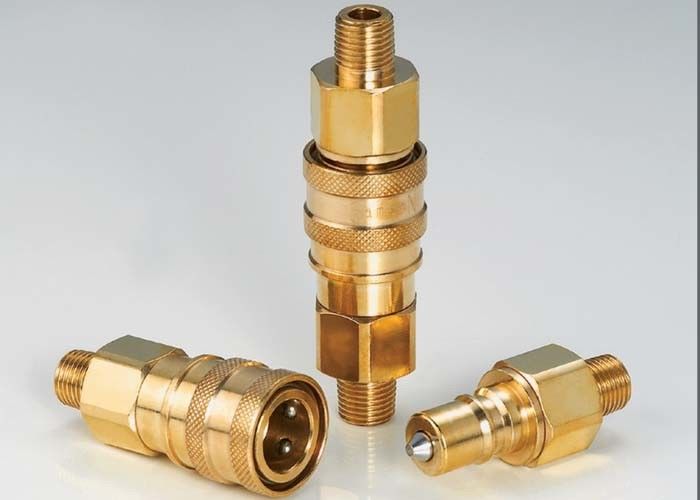

LSQ-S8, соединения ISO7241-B гидравлические во внешней нарезке, латуни
Descripton:
Соединение высокой эффективности средств-давления LSQ-S8 пневматическое и гидравлическое быстрое (ЛАТУНЬ)
Применения: Соединения LSQ-S8, использованы через спектр гидравлических применений, эти двойные соединения выключения можно найти везде что жидким линиям передачи нужно быть подключенным и отключенным для деятельности или обслуживания оборудования, и потеря жидкости undesirable.LSQ-S8 использована на строительном оборудовании, оборудовании лесохозяйства, сельскохозяйственной технике, инструментах масла, машинном оборудовании сталелитейного завода, и других требовательных гидравлических применениях.
Спецификации
| Размер тела (внутри) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Расклассифицированное давление (PSI) | 1000 | 1000 | 1000 | 1000 | 1000 |
| Расклассифицированная подача (GPM) | 3 | 6 | 12 | 28 | 50 |
| Диапазон температур | -20℃ к +120℃ | ||||
| Материал уплотнения Stander | NBR | ||||
Особенность соединений серии LSQ-S8:
1. клапаны тарелочки доступные предотвратить расцепленную утечку.
2. клапаны тарелочки раскрывают автоматически соединянный, в пределах расклассифицированного давления работы, держать подачу expeditely.
3. зависящий шарик-запирая механизм держит сопрягая половины совместно.
4. гнездо и штепсельная вилка точность, который подвергли механической обработке от твердого запаса бара.
5. серия LSQ-S8 соответствует стандарту ISO 7241-B.
6. совместимый с PARKER 60 серий, более БЫСТРОЙ серия HNV, серия AEROQUIP FD45 и серия HANSEN HK
| ISO | PARTNO. | LS | ¢D | HEX1 | T | |
| 6,3 | LSQ-S8-02SM | 62,5 | 27 | 22 | 13 | ZG1/4 NPT1/4 |
| 10 | LSQ-S8-03SM | 68,5 | 35 | 27 | 13 | ZG3/8 NPT3/8 |
| 12,5 | LSQ-S8-04SM | 77,5 | 45 | 30 | 16 | ZG1/2 NPT1/2 |
| 20 | LSQ-S8-06SM | 93,5 | 54 | 36 | 18 | ZG3/4 NPT3/4 |
| 25 | LSQ-S8-08SM | 98 | 64,5 | 41 | 20 |
ZG1 NPT1 |
| ISO | PARTNO. | LP | d | C | HEX2 | T | |
| 6,3 | LSQ-S8-02PM | 53 | 14,2 | 22,5 | 22 | 13 | ZG1/4 NPT1/4 |
| 10 | LSQ-S8-03PM | 55,5 | 19 | 25 | 27 | 13 | ZG3/8 NPT3/8 |
| 12,5 | LSQ-S8-04PM | 64,5 | 23,5 | 28 | 30 | 16 | ZG1/2 NPT1/2 |
| 20 | LSQ-S8-06PM | 74,5 | 31,4 | 36 | 36 | 18 | ZG3/4 NPT3/4 |
| 25 | LSQ-S8-08SM | 78 | 37,8 | 40 | 41 | 20 | ZG1 NPT1 |
| ISO | PARTNO. | L | ¢D | HEX1 | HEX2 | T |
| 6,3 | LSQ-S8-02 | 94 | 27 | 22 | 22 | ZG1/4 NPT1/4 |
| 10 | LSQ-S8-03 | 99 | 35 | 27 | 27 | ZG3/8 NPT3/8 |
| 12,5 | LSQ-S8-04 | 115,5 | 45 | 30 | 30 | ZG1/2 NPT1/2 |
| 20 | LSQ-S8-06 | 133 | 54 | 36 | 36 | ZG3/4 NPT3/4 |
| 25 | LSQ-S8-08 | 136,5 | 64,5 | 41 | 41 | ZG1 NPT1 |
