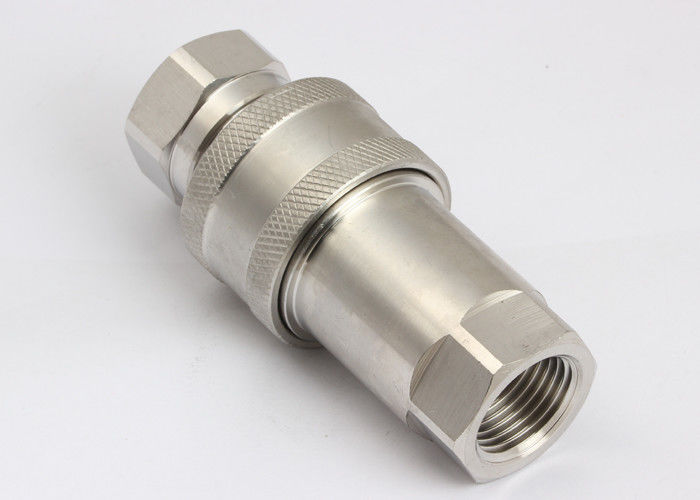

Нержавеющая сталь уплотнение материальное SS316 Stander быстрой муфты 1 дюйма гидравлическое

Подробная информация о продукции

Место происхождения: Нинбо, Китай (материк)

Фирменное наименование: SONGQIAO

Номер модели: LSQ-S2SS

Условия оплаты и доставки

Количество мин заказа: Могущий быть предметом переговоров

Цена: negotiable

Упаковывая детали: стандартный экспортируя пакет или согласно запросам клиентов.

Время доставки: в течение 30 дней или согласно требованию к клиентов.

Поставка способности: 50,000pcs/day, согласовывая емкость мастерской собрания

Лучшая цена
Высокий свет:

гидравлическая быстрая муфта

,

гидравлический трубопровод быстро соединиться

Стандарт:
Серия «b» ISO 7241-1, клапан тарелочки
ВП:
Давления деятельности до 2 000 psi (бар 138)
Материал:
Нержавеющая сталь SS316
Размер:
1/8' - 1'
Поток:
BSPP, BSPT, NPT, NPTF, SAE
Соединение:
Запирать шарики
Стандарт:
Серия «b» ISO 7241-1, клапан тарелочки
ВП:
Давления деятельности до 2 000 psi (бар 138)
Материал:
Нержавеющая сталь SS316
Размер:
1/8' - 1'
Поток:
BSPP, BSPT, NPT, NPTF, SAE
Соединение:
Запирать шарики
Нержавеющая сталь уплотнение материальное SS316 Stander быстрой муфты 1 дюйма гидравлическое

Соединения LSQ-S2SS гидравлические быстрые в ISO b, нержавеющей стали SS316



Descripton:


Тип гидравлическое быстрое соединение конца LSQ-S2-SS (нержавеющая сталь 316)



Спецификации:

Размер тела (внутри) 1/8 1/4 3/8 1/2 3/4 1
Расклассифицированное давление (PSI) 2000 2000 1500 1500 1000 2000
Расклассифицированная подача (GPM) 1 3 6 12 28 50
Диапазон температур (уплотнения) std -20℃ к +180℃
Уплотнение материальное VITON Stander


Особенность соединений серии LSQ-S2-SS:
1. клапаны тарелочки доступные предотвратить расцепленную утечку.
2. клапаны тарелочки раскрывают автоматически соединянный, в пределах расклассифицированного давления работы, держать подачу expeditely.
3. зависящий шарик-запирая механизм держит сопрягая половины совместно.
4. гнездо и штепсельная вилка точность, который подвергли механической обработке от твердого запаса бара.
5. серия LSQ-S2-SS соответствует стандарту ISO 7241-B.
6. совместимый с PARKER 60 серий, более БЫСТРОЙ серия HNV, серия AEROQUIP FD45 и серия HANSEN HK


Представление: Жидкость теста: Oil-200SUS.1GPM=3.78L/Min, 1PSID=0.0069MPa.

Нержавеющая сталь уплотнение материальное SS316 Stander быстрой муфты 1 дюйма гидравлическое 0
Серия LSQ-S2-SS (1/4", 3/8", 1/2», 3/4", 1")

Гнездо

Нержавеющая сталь уплотнение материальное SS316 Stander быстрой муфты 1 дюйма гидравлическое 1


ISO PARTNO. LS ¢D HEX1 T
5 LSQ-S2-SS-01SF 50 24 17 10 G1/8 NPT1/8
6,3 LSQ-S2-SS-02SF 58 28,5 19 13 G1/4 NPT1/4
10 LSQ-S2-SS-03SF 65 35 24 13 G3/8 NPT3/8
12,5 LSQ-S2-SS-04SF 73,4 42 30 17 G1/2 NPT1/2
20 LSQ-S2-SS-06SF 92 54 36 22 G3/4 NPT3/4
25 LSQ-S2-SS-08SF 103 65 41 23 G1 NPT1


Штепсельная вилка
Нержавеющая сталь уплотнение материальное SS316 Stander быстрой муфты 1 дюйма гидравлическое 2


ISO PARTNO. LP d C HEX2 T
5 LSQ-S2-SS-01PF 31 10,8 19 14 10 G1/8 NPT1/8
6,3 LSQ-S2-SS-02PF 36 14,2 22,8 19 13 G1/4 NPT1/4
10 LSQ-S2-SS-03PF 40 19 25 24 13 G3/8 NPT3/8
12,5 LSQ-S2-SS-04PF 46,5 23,5 28 27 17 G1/2 NPT1/2
20 LSQ-S2-SS-06PF 56 31,5 36 36 22 G3/4 NPT3/4
25 LSQ-S2-SS-08PF 63 37,8 35,5 41 23

G1» NPT1»


Соединенный

Нержавеющая сталь уплотнение материальное SS316 Stander быстрой муфты 1 дюйма гидравлическое 3

ISO PARTNO. L ¢D HEX1 HEX2 T
5 LSQ-S2-SS-01 62,5 24 17 14 G1/8 NPT1/8
6,3 LSQ-S2-SS-02 72,2 28,5 19 19 G1/4 NPT1/4
10 LSQ-S2-SS-03 80,5 35 24 24 G3/8 NPT3/8
12,5 LSQ-S2-SS-04 91,5 42 30 27 G1/2 NPT1/2
20 LSQ-S2-SS-06 112,5 54 36 36 G3/4 NPT3/4
25 LSQ-S2-SS-08 126,5 65 41 41 G1 NPT1
