Подробная информация о продукции
Место происхождения: Нинбо, Китай (материк)
Фирменное наименование: SONGQIAO
Номер модели: LSQ-S7
Условия оплаты и доставки
Количество мин заказа: Могущий быть предметом переговоров
Цена: обсуждаемый
Упаковывая детали: стандартный экспортируя пакет или согласно запросам клиентов.
Время доставки: в течение 30 дней или согласно требованию к клиентов.
Поставка способности: 50,000pcs/day, согласовывая емкость мастерской собрания
Стандарт: |
Совместимый с серией cupla NITTO HSP, клапаном тарелочки |
WP: |
Давления деятельности до 5 000 psi (бар 345) |
Материал: |
Сталь углерода |
Размер: |
1/4' - 1' |
Поток: |
BSPP, BSPT, NPT, NPTF, SAE |
Соединение: |
Запирать шарики |
Стандарт: |
Совместимый с серией cupla NITTO HSP, клапаном тарелочки |
WP: |
Давления деятельности до 5 000 psi (бар 345) |
Материал: |
Сталь углерода |
Размер: |
1/4' - 1' |
Поток: |
BSPP, BSPT, NPT, NPTF, SAE |
Соединение: |
Запирать шарики |

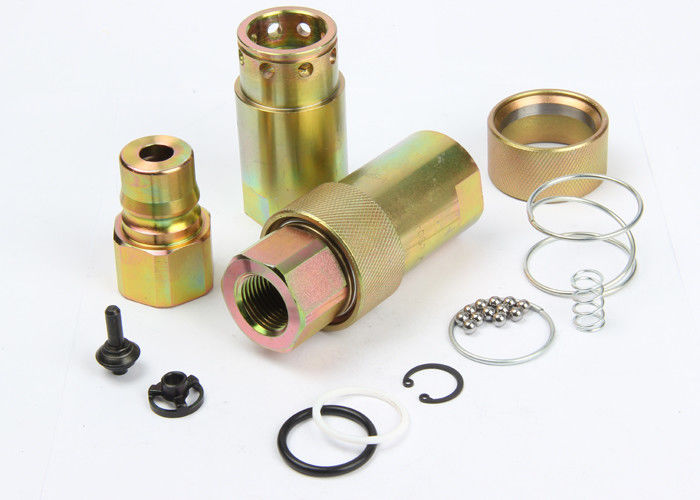

Тип cupla LSQ-S7 Nitto HSP, гидравлические соединения в стали углерода, Chrome 3
Descripton:
Тип гидравлическое быстрое соединение конца LSQ-S7 (сталь)
Применения: Серии LSQ-S7 приносят к индустрии доказанный дизайн для пользы на строительном оборудовании, оборудовании лесохозяйства, сельскохозяйственной технике, инструментах масла, машинном оборудовании сталелитейного завода, и других требовательных гидравлических применениях.
Спецификации
| Размер тела (внутри) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Расклассифицированное давление (PSI) | 5000 | 4000 | 4000 | 3000 | 3000 |
| Расклассифицированная подача (GPM) | 3 | 6 | 12 | 28 | 50 |
| Диапазон температур (уплотнения std) | -20℃ к +100℃ | ||||
| Стандартный материал уплотнения | NBR | ||||
Особенность соединений серии LSQ-S7:
Совместимый с серией муфты NITTO HSP.
Представление: Жидкость теста: Oil-200SUS, 1GPM=3.78L/Min, 1PSID=0.0069MPa.
Серия LSQ-S7 (1/4", 3/8", 1/2», 3/4", 1")
Гнездо
| PARTNO. | LS | ¢D | HEX1 | T | |
| LSQ-S7-02SF | 53,4 | 28,5 | 19 | 12,5 | G1/4 NPT1/4 |
| LSQ-S7-03SF | 60,4 | 33 | 23 | 14 | G3/8 NPT3/8 |
| LSQ-S7-04SF | 72 | 43,5 | 35 | 18 | G1/2 NPT1/2 |
| LSQ-S7-06SF | 72 | 43,5 | 35 | 18 | G3/4 NPT3/4 |
| LSQ-S7-08SF | 93 | 58,2 | 46 | 22 | G1 NPT1 |
Штепсельная вилка
| PARTNO. | LP | C | HEX2 | T | |
| LSQ-S7-02PF | 36 | 17,5 | 19 | 12 | G1/4 NPT1/4 |
| LSQ-S7-03PF | 38 | 22,5 | 23 | 13 | G3/8 NPT3/8 |
| LSQ-S7-04PF | 50 | 27,5 | 32 | 16 | G1/2 NPT1/2 |
| LSQ-S7-06PF | 50 | 27,5 | 32 | 18 | G3/4 NPT3/4 |
| LSQ-S7-08PF | 61 | 36 | 41 | 22 | G1 NPT1 |
Соединяя штуцер
| PARTNO. | L | ¢D | HEX1 | HEX2 | T |
| LSQ-S7-02 | 72,5 | 28,5 | 19 | 19 | G1/4 NPT1/4 |
| LSQ-S7-03 | 76,5 | 33 | 23 | 23 | G3/8 NPT3/8 |
| LSQ-S7-04 | 95 | 43,5 | 35 | 32 | G1/2 NPT1/2 |
| LSQ-S7-06 | 95 | 43,5 | 35 | 32 | G3/4 NPT3/4 |
| LSQ-S7-08 | 119,2 | 58,2 | 46 | 41 | G1 NPT1 |
