Подробная информация о продукции
Место происхождения: Нинбо, Китай (материк)
Фирменное наименование: SONGQIAO
Номер модели: KZF
Условия оплаты и доставки
Количество мин заказа: Могущий быть предметом переговоров
Цена: обсуждаемый
Упаковывая детали: стандартный экспортируя пакет или согласно запросам клиентов.
Время доставки: в течение 30 дней или согласно требованию к клиентов.
Поставка способности: 50,000pcs/day, согласовывая емкость мастерской собрания
Стандарт: |
Серия «b» ISO 7241-1, клапан тарелочки |
WP: |
Давления деятельности до 1 000 psi (бар 69) |
Материал: |
Нержавеющая сталь |
Размер: |
1/8' - 2' |
Поток: |
BSPP, BSPT, NPT, NPTF, SAE |
Соединение: |
Запирать шарики |
Стандарт: |
Серия «b» ISO 7241-1, клапан тарелочки |
WP: |
Давления деятельности до 1 000 psi (бар 69) |
Материал: |
Нержавеющая сталь |
Размер: |
1/8' - 2' |
Поток: |
BSPP, BSPT, NPT, NPTF, SAE |
Соединение: |
Запирать шарики |

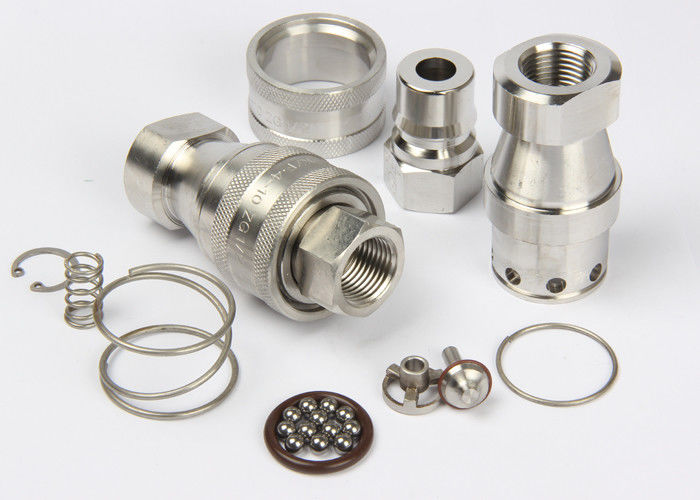

KZF, ISO7241-B Гидравлические быстроразъемные муфты с внутренней резьбой, нержавеющая сталь SS304
Описание:
Гидравлическая быстроразъемная муфта закрытого типа KZF (нержавеющая сталь 304)
Муфты KZF используются во всем спектре гидравлических приложений.Эти двойные запорные муфты можно найти в любом месте, где необходимо подсоединять и отсоединять линии перекачки жидкости для эксплуатации или технического обслуживания оборудования, а утечка жидкости нежелательна.В основном используется с гидравлической жидкостью.Муфты KZF также используются с химикатами, водой, паром и некоторыми газами.
Технические характеристики
| Размер тела (дюймы) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1(1/4) | 1(1/2) | 2 |
| Номинальное давление (PSI) | 2000 г. | 2000 г. | 1500 | 1500 | 1500 | 1000 | 1000 | 1000 | 1000 |
| Номинальный расход (гал/мин) | 1 | 3 | 6 | 12 | 28 | 50 | 75 | 100 | 150 |
| Диапазон температур (стандартные уплотнения) | от -20℃ до +120℃ | ||||||||
| Стандартный уплотнительный материал | ВИТОН | ||||||||
Особенности муфт серии KZF:
1, положительное, быстрое соединение, обеспечиваемое защелкивающейся шаровой системой.При соединении охватываемая и охватывающая половины могут вращаться даже под давлением, что позволяет избежать напряжения кручения в гибких шлангах.
2, разработан, чтобы выдерживать пики и импульсы высокого давления.
3, тарельчатые клапаны имеют уравновешенные пружины и калиброванные каналы потока масла для минимизации падения давления.
4, уплотнения тарельчатого клапана имеют противоударные защитные края.
5. Серия KZF соответствует стандарту ISO 7241-B.
6. Совместимость с сериями PARKER 60, FASTER HNV, AEROQUIP FD45 и HANSEN HK.
КЗФ (1/8", 1/4", 3/8", 1/2") КЗФ (3/4", 1", 11/4", 12/2", 2")
Разъем
| ИСО | ПАРТНО. | ЛС | ￠D | HEX1 | А | Т |
| 5 | КЗФ-01СФ | 48 | 24 | 14 | 8 | G1/8 |
| 6.3 | КЗФ-02СФ | 58 | 27 | 19 | 12,5 | ЗГ1/4 |
| 10 | КЗФ-03СФ | 65 | 35 | 22 | 13 | ЗГ3/8 |
| 12,5 | КЗФ-04СФ | 72,5 | 45 | 29 | 14 | ЗГ1/2 |
| 20 | КЗФ-06СФ | 88 | 54 | 36 | 17 | ЗГ3/4 |
| 25 | КЗФ-08СФ | 102 | 64,5 | 41 | 23 | ZG1 |
| 31,5 | КЗФ-10СФ | 115 | 69 | 54 | 27 | ЗГ1-1/4 |
| 40 | КЗФ-12СФ | 124 | 79 | 60 | 27 | ЗГ1-1/2 |
| 50 | КЗФ-16СФ | 132 | 102 | 77 | 30 | ZG2 |
| Примечание. Только размеры от 01 до 08 соответствуют стандарту ISO 7241-B. | ||||||
Затыкать
| ИСО | ПАРТНО. | LP | г | С | HEX2 | А | Т |
| 5 | КЗФ-01ПФ | 29 | 10,8 | 19 | 14 | 8 | G1/8 |
| 6.3 | КЗФ-02ПФ | 36 | 14.2 | 22,5 | 17 | 12,5 | ЗГ1/4 |
| 10 | КЗФ-03ПФ | 40 | 19 | 25 | 22 | 13 | ЗГ3/8 |
| 12,5 | КЗФ-04ПФ | 44 | 23,5 | 28 | 27 | 14 | ЗГ1/2 |
| 20 | КЗФ-06ПФ | 52 | 31,4 | 36 | 36 | 17 | ЗГ3/4 |
| 25 | КЗФ-08ПФ | 62 | 37,8 | 40 | 41 | 23 | ZG1 |
| 31,5 | КЗФ-10ПФ | 70 | 45 | 45 | 52 | 27 | ЗГ1-1/4 |
| 40 | КЗФ-12ПФ | 75 | 50 | 49 | 60 | 27 | ЗГ1-1/2 |
| 50 | КЗФ-16ПФ | 80 | 70 | 52 | 77 | 30 | ZG2 |
| Примечание. Только размеры от 01 до 08 соответствуют стандарту ISO 7241-B. | |||||||
Соединительный фитинг
| ИСО | ЧАСТЬ № | л | ￠D | HEX1 | HEX2 | Т |
| 5 | КЗФ-01 | 58,5 | 24 | 14 | 14 | G1/8 |
| 6.3 | КЗФ-02 | 72,5 | 28 | 19 | 17 | ЗГ1/4 |
| 10 | КЗФ-03 | 80,5 | 35 | 22 | 22 | ЗГ3/8 |
| 12,5 | КЗФ-04 | 89 | 45 | 29 | 27 | ЗГ1/2 |
| 20 | КЗФ-06 | 105 | 54 | 36 | 36 | ЗГ3/4 |
| 25 | КЗФ-08 | 124,5 | 64,5 | 41 | 41 | ZG1 |
| 31,5 | КЗФ-10 | 140,5 | 69 | 54 | 52 | ЗГ1-1/4 |
| 40 | КЗФ-12 | 150,5 | 79 | 60 | 60 | ЗГ1-1/2 |
| 50 | КЗФ-16 | 160,5 | 102 | 77 | 77 | ZG2 |
| Примечание. Только размеры от 01 до 08 соответствуют стандарту ISO 7241-B. | ||||||
