Подробная информация о продукции
Место происхождения: Нинбо, Китай (материк)
Фирменное наименование: SONGQIAO
Номер модели: LSQ-S1
Условия оплаты и доставки
Количество мин заказа: Могущий быть предметом переговоров
Цена: обсуждаемый
Упаковывая детали: стандартный экспортируя пакет или согласно запросам клиентов.
Время доставки: в течение 30 дней или согласно требованию к клиентов.
Поставка способности: 50,000pcs/day, согласовывая емкость мастерской собрания
Стандартный: |
Серия «a» ISO 7241-1, клапан тарелочки |
WP: |
Давления деятельности до 5 000 psi (бар 345) |
Материал: |
Углеродистая сталь |
Размер: |
1/4' - 2' |
Нить: |
BSPP, BSPT, NPT, NPTF, SAE |
Соединение: |
Запирать шарики |
Стандартный: |
Серия «a» ISO 7241-1, клапан тарелочки |
WP: |
Давления деятельности до 5 000 psi (бар 345) |
Материал: |
Углеродистая сталь |
Размер: |
1/4' - 2' |
Нить: |
BSPP, BSPT, NPT, NPTF, SAE |
Соединение: |
Запирать шарики |

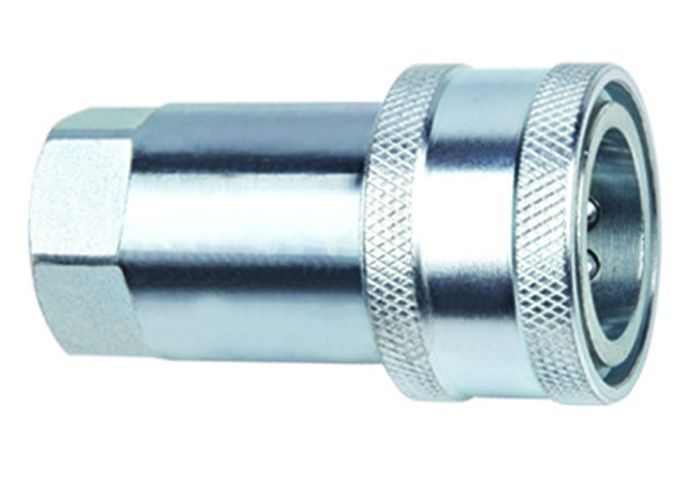

LSQ-S1, ГНЕЗДО, соединения ISO7241-A гидравлические быстрые в общем назначении
Descripton:
ТИП ГИДРАВЛИЧЕСКОЕ БЫСТРОЕ СОЕДИНЕНИЕ КОНЦА LSQ-S1 (СТАЛЬ)
Применения: Строительное оборудование, оборудование лесохозяйства, сельскохозяйственная техника, инструменты масла, машинное оборудование сталелитейного завода оборудования масла, и другие требовательные гидравлические применения.
Спецификации:
| Размер тела (внутри) | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 |
| Расклассифицированное давление (PSI) | 5000 | 4000 | 4000 | 3000 | 3000 | 3000 | 2000 | 2000 |
| Расклассифицированная подача (GPM) | 3 | 6 | 12 | 28 | 50 | 88 | 220 | 240 |
| Диапазон температур (уплотнения std) | -20℃ к +120℃ | |||||||
| Стандартный материал уплотнения | NBR | |||||||
Особенности соединений серии LSQ-S1:
1. клапаны тарелочки доступные предотвратить расцепленную утечку.
2. клапаны тарелочки раскрывают автоматически соединянный, в пределах расклассифицированного давления работы, держать подачу expeditely.
3. ответственные части затвердеты для стойкости.
4. зависящий шарик-запирая механизм держит сопрягая половины совместно.
5. гнездо и штепсельная вилка точность, который подвергли механической обработке от твердого запаса бара.
6. серия LSQ-S1 соответствует стандарту ISO7241-A.
7. совместимый с PARKER 6600 серий, более БЫСТРОЙ серия ANV, AEROQUIP 5600 серий и HANSEN HA 15000 серий.
Как ИСПОЛЬЗОВАТЬ:
1. Перед соединяться очистите сопрягая части соединений для избежания загрязнения в цепи.
2. Для того чтобы соединить для того чтобы вытянуть назад рукав женского соединения, выровняйте женщину с мужским соединением
и нажим одно в другое до обеих половин полно не соединен и выпускает рукав.
3. Для того чтобы расцепить для того чтобы вытянуть назад рукав женского соединения, вытяните вне сопрягая половину.
Представление: Жидкость теста: Oil-200SUS.1GPM=3.78L/Min, 1PSID=0.0069MPa.
Серия LSQ-S1 серии LSQ-S1 (1/4", 3/8", 1/2», 3/4", 1") (11/4», 11/2», 2")
Гнездо
| ISO | PARTNO. | LS | ¢D | HEX1 | T | |
| 6,3 | LSQ-S1-02SF | 50 | 26 | 19 | 13 | G1/4 NPT1/4 |
| 10 | LSQ-S1-03SF | 56 | 31,5 | 22 | 14 | G3/8 NPT3/8 |
| 12,5 | LSQ-S1-04SF | 66 | 38,5 | 27 | 16 | G1/2 NPT1/2 |
| 20 | LSQ-S1-06SF | 80 | 48 | 34 | 18 | G3/4 NPT3/4 |
| 25 | LSQ-S1-08SF | 94 | 56 | 41 | 21 | G1 NPT1 |
| 31,5 | LSQ-S1-10SF | 117 | 69,5 | 50 | 25 | G1-1/4 NPT1-1/4 |
| 40 | LSQ-S1-12SF | 133 | 84 | 60 | 27 | G1-1/2 NPT1-1/2 |
| 50 | LSQ-S1-16SF | 165 | 99 | 75 | 26 | G2 NPT2 |
