Подробная информация о продукции
Место происхождения: Нинбо, Китай (материк)
Фирменное наименование: SONGQIAO
Номер модели: LSQ-CVV
Условия оплаты и доставки
Количество мин заказа: Могущий быть предметом переговоров
Цена: обсуждаемый
Упаковывая детали: стандартный экспортируя пакет или согласно запросам клиентов.
Время доставки: в течение 30 дней или согласно требованию к клиентов.
Поставка способности: 50,000pcs/day, согласовывая емкость мастерской собрания
Стандарт: |
Совместимый с более БЫСТРОЙ CVV серией, заперли поток, который |
WP: |
Давления деятельности до 5 000 psi (бар 345) |
Материал: |
Сталь углерода |
Размер: |
1/4' - 1' |
Поток: |
BSPP, BSPT, NPT, NPTF, SAE |
Соединение: |
Замок потока |
Стандарт: |
Совместимый с более БЫСТРОЙ CVV серией, заперли поток, который |
WP: |
Давления деятельности до 5 000 psi (бар 345) |
Материал: |
Сталь углерода |
Размер: |
1/4' - 1' |
Поток: |
BSPP, BSPT, NPT, NPTF, SAE |
Соединение: |
Замок потока |

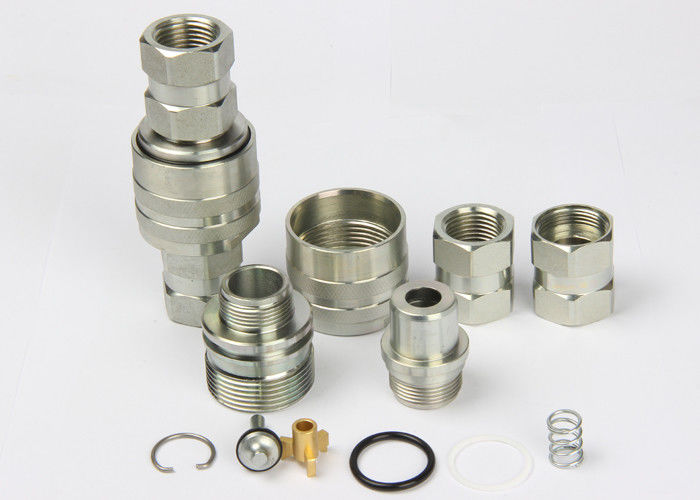

Тип резьбового соединения LSQ-CVV, развязка Stucchi VD, гидравлические муфты из углеродистой стали, три хрома
Описание:
Размер тела (дюймы) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
Номинальное давление (PSI) | 5000 | 5000 | 5000 | 4500 | 5000 |
Номинальный расход (гал/мин) | 3 | 6 | 12 | 28 | 50 |
Диапазон температур (стандартные уплотнения) | от -20℃ до +120℃ | ||||
Стандартный уплотнительный материал | NBR | ||||
ЧАСТЬ № | ЛС | Д | HEX1 | HEX3 | А | Т |
ЛСК-CVV-02SF | 58,6 | Φ34 | S19 | S30 | 13 | G1/4 NPT1/4 |
ЛСК-CVV-03SF | 60,8 | Φ34 | S22 | S30 | 13 | G3/8 NPT3/8 |
ЛСК-CVV-04SF | 67,7 | Φ42 | S27 | S36 | 18 | G1/2 NPT1/2 |
ЛСК-CVV-06SF | 73,5 | Φ48 | S36 | S41 | 18 | G3/4 NPT3/4 |
ЛСК-CVV-08SF | 94,5 | Φ56,5 | S41 | S51 | 24,5 | G1 NPT1 |
ПАРТНО. | LP | г | HEX2 | А | Т |
ЛСК-CVV-02PF | 60 | М24*2 | S19HEX | 13 | G1/4 NPT1/4 |
ЛСК-CVV-03PF | 55,3 | М28*2 | S22HEX | 13 | G3/8 NPT3/8 |
ЛСК-CVV-04PF | 61,5 | М36*2 | S27HEX | 18 | G1/2 NPT1/2 |
ЛСК-CVV-06PF | 83,5 | М42*2 | S36HEX | 18 | G3/4 NPT3/4 |
ЛСК-CVV-08PF | 94,5 | М48*3 | S41HEX | 24,5 | G1 NPT1 |
ПАРТНО. | л | Д | HEX1 | HEX2 | HEX3 | Т |
ЛСК-CVV-02 | 92,6 | Φ34 | S19 | S19 | S30 | G1/4 NPT1/4 |
ЛСК-CVV-03 | 89,9 | Φ34 | S22 | S22 | S30 | G3/8 NPT3/8 |
ЛСК-CVV-04 | 103 | Φ42 | S27 | S27 | S36 | G1/2 NPT1/2 |
ЛСК-CVV-06 | 125 | Φ48 | S36 | S36 | S41 | G3/4 NPT3/4 |
ЛСК-CVV-08 | 155 | Φ56,5 | S41 | S41 | S50 | G1 NPT1 |
