Подробная информация о продукции
Место происхождения: Нинбо, Китай (материк)
Фирменное наименование: SONGQIAO
Номер модели: LSQ-RD
Условия оплаты и доставки
Количество мин заказа: Могущий быть предметом переговоров
Цена: обсуждаемый
Упаковывая детали: стандартный экспортируя пакет или согласно запросам клиентов
Время доставки: в течение 30 дней или согласно требованию к клиентов
Поставка способности: 50 000 ПК/день, согласовывая емкость мастерской собрания
Стандартный: |
Совместима с серией NITTO TSP |
WP: |
Рабочее давление до 1000 psi (69 бар) |
Материал: |
Латунь или SS304 |
Размер: |
1/8" - 1/2» |
Нить: |
BSPP, BSPT, NPT, NPTF, SAE |
Соединение: |
Запирать шарики |
Стандартный: |
Совместима с серией NITTO TSP |
WP: |
Рабочее давление до 1000 psi (69 бар) |
Материал: |
Латунь или SS304 |
Размер: |
1/8" - 1/2» |
Нить: |
BSPP, BSPT, NPT, NPTF, SAE |
Соединение: |
Запирать шарики |

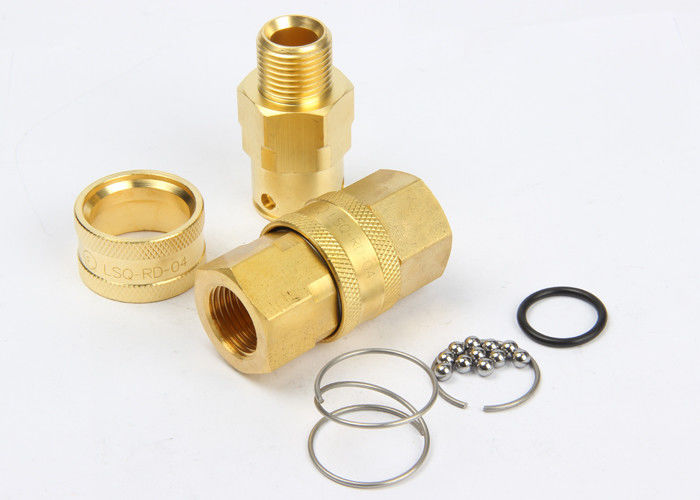

LSQ-RD, для общего применения среднего давления, гидравлические сцепления из латуни или SS304
Описание:
LSQ-RD Японский тип гидравлического быстрого сцепления
Заявления:
Машины для высокого давления с водой и парами
Уборщики ковров
Линии охлаждающей жидкости для плесени
Многие другие применения без клапанов.
Спецификации:
| Размер тела (в) | 1/8 | 1/4 | 3/8 | 1/2 |
| Уровень давления ((PSI) | ||||
| Brass Cplr/Npl | 1000 | 1000 | 1000 | 1000 |
| SS Cplr/Npl | 2000 | 2000 | 1500 | 1500 |
| Номинальный поток (GPM) | 3 | 6 | 12 | 12 |
| Температурный диапазон (стд уплотнения) | -20°C до +120°C | |||
Особенности LSQ-RD:
1Гладкий, открытый проход без клапана в обеих половинках обеспечивает минимальное падение давления и позволяет легко зажиматься в приложениях, где одни и те же линии используются для более чем одной среды.
2. LSQ-RD сцепления и соски изготавливаются из твердой слитки, обеспечивая качественное сцепление, которое является прочным.
3ЛСКУ-РД соски доступны в латуни и 304 нержавеющей стали в качестве стандартных материалов продукта.
4ЛСК-РД соски доступны в 304 нержавеющей стали, латуни.
5LSQ-RD представляет собой "обменную" сцепку, поскольку она может размером и функционально взаимодействовать с аналогичными сцеплениями других производителей.
6Совместима с серией NITTO TSP.
Производительность: Испытательная жидкость:Масло-200SUS,1GPM=3,78L/Min,1PSID=0,0069MPa
Серия LSQ-RD (1/8",1/4",3/8",1/2")
| Часть номер один. | LS | ¢D | HEX1 | А. | T |
| LSQ-RD-01SF | 27 | 17.5 | 14 | 9 | ZG1/8 |
| LSQ-RD-02SF | 32 | 24 | 19 | 13 | ZG1/4 |
| LSQ-RD-03SF | 35.8 | 28.3 | 23 | 13 | ZG3/8 |
| LSQ-RD-04SF | 42.6 | 35 | 29 | 17 | ZG1/2 |
| LSQ-RD-06SF | 49.5 | 41 | 36 | 18 | ZG3/4 |
| LSQ-RD-08SF | 59.3 | 57.8 | 50 | 22 | ZG1 |
| Часть номер один. | LS | ¢D | HEX1 | А. | T |
| LSQ-RD-01SM | 30 | 17.5 | 14 | 9 | ZG1/8 |
| LSQ-RD-02SM | 42 | 24 | 19 | 13 | ZG1/4 |
| LSQ-RD-03SM | 46.3 | 28.3 | 23 | 13 | ZG3/8 |
| LSQ-RD-04SM | 56.1 | 35 | 29 | 17 | ZG1/2 |
| LSQ-RD-06SM | 61 | 41 | 36 | 18 | ZG3/4 |
| LSQ-RD-08SM | 67.3 | 57.8 | 50 | 22 | ZG1 |
Включатель
| Часть номер один. | ЛП | В | HEX2 | А. | T |
| LSQ-RD-01PF | 26 | 15.5 | 14 | 9 | ZG1/8 |
| LSQ-RD-02PF | 35 | 18 | 17 | 13 | ZG1/4 |
| LSQ-RD-03PF | 38 | 21.2 | 21 | 13 | ZG3/8 |
| LSQ-RD-04PF | 45 | 24.5 | 29 | 17 | ZG1/2 |
| LSQ-RD-06PF | 50 | 28 | 32 | 18 | ZG3/4 |
| LSQ-RD-08PF | 61 | 36 | 41 | 22 | ZG1 |
| Часть номер один. | ЛП | В | HEX1 | А. | T |
| LSQ-RD-01PM | 32 | 15.5 | 12 | 9 | ZG1/8 |
| LSQ-RD-02PM | 38 | 18 | 17 | 13 | ZG1/4 |
| LSQ-RD-03PM | 43 | 21.2 | 19 | 13 | ZG3/8 |
| LSQ-RD-04PM | 52 | 24.5 | 23 | 17 | ZG1/2 |
| LSQ-RD-06PM | 56 | 28 | 29 | 18 | ZG3/4 |
| LSQ-RD-08PM | 73 | 36 | 41 | 22 | ZG1 |
