Подробная информация о продукции
Место происхождения: Нинбо, Китай (материк)
Фирменное наименование: SONGQIAO
Номер модели: LSQ-HDB
Условия оплаты и доставки
Количество мин заказа: Могущий быть предметом переговоров
Цена: обсуждаемый
Упаковывая детали: стандартный экспортируя пакет или согласно запросам клиентов.
Время доставки: в течение 30 дней или согласно требованию к клиентов.
Поставка способности: 50,000pcs/day, согласовывая емкость мастерской собрания
Стандартный: |
ISO 16028 серий, плоская сторона |
WP: |
Рабочее давление до 4350 psi (300 бар) |
Материал: |
Углеродистая сталь |
Размер: |
1/2" - 3/4" |
Нить: |
BSPP, BSPT, NPT, NPTF, SAE |
Соединение: |
Запирать шарики |
Стандартный: |
ISO 16028 серий, плоская сторона |
WP: |
Рабочее давление до 4350 psi (300 бар) |
Материал: |
Углеродистая сталь |
Размер: |
1/2" - 3/4" |
Нить: |
BSPP, BSPT, NPT, NPTF, SAE |
Соединение: |
Запирать шарики |

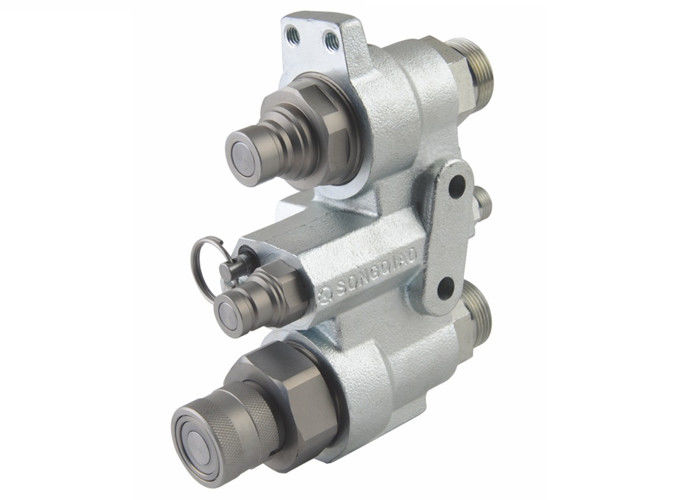

LSQ-HDB, ISO16028, полный тип гидравлические соединения стороны в стали углерода, подключают под давлением, покрытым никелем цинка
Descripton:
Серия клапана LSQ-HDB модульная самое последнее нововведение Songqiao конструированное для того чтобы соотвествовать рынка передвижного оборудования. Конструированный с обратной связью от рынка и с главным сотрудничеством OEM, она имеет остаточную систему сброса давления которая позволяет оператору соединить и отключить 2 линии цепи с остаточным давлением, и в мужчине и в женщине. Серия клапана LSQ-HDB модульная оборудована с соединениями стороны ISO 16028 заменимыми плоскими, имеет модульное проектирование для множественных гаван вариантов, и учитывает широкий диапазон размеров муфты: 1/2 (04), 3/4(08)
Применения
Направляет рельсами кормило, экскаватор, мобильное строительное оборудование
КАК ИСПОЛЬЗОВАТЬ
Прежде чем соединить для того чтобы очистить плоскую сопрягая поверхность быстрого соединения для избежания включения грязного в цепи.
Стеките остаточное давление вытягивая ручку вне и до стеките остаточное давление верхнего соединения, вниз стечь остаточное давление более низкого соединения.
ПРЕДУПРЕЖДЕНИЕ
Не сбросьте давление:
--Когда приложение нет в нейтральном положении
--Во время деятельности приложения (должного к опасности непредвиденного движения приложения)
Не используйте женское соединение отключенное с высокой частотой давления импульса.
Пар-не расцепите с подачей и/или давлением насоса в цепи. Dis/только позволенное соединение с остаточным давлением.
Пар-не расцепите когда температура внутрь цепи выше чем 80 (176).
Когда соединения отключены, предложены, что использует крышки защиты.
Важно ограничивать загрязнение в цепи для избежания скомпрометировать функцию внутренних клапанов.
| Размер тела (внутри) | 1 2(04) | 3 4(08) |
| Расклассифицированное давление (PSI) | 4350 | 4350 |
| Расклассифицированная подача (GPM) | 12 | 28 |
| Диапазон температур (уплотнения std) | -20℃ к +120℃ | |
| Стандартный материал уплотнения | NBR | |
Соединитесь--Отключите максимальное остаточное давление: 3625 (PSI).
ПРЕИМУЩЕСТВА
Дружественная система сброса учитывает легкие соединение и разъединение с остаточным давлением.
Оно стекает остаточное давление перед соединением и разъединением, позволяющ соединению без давления и без усилия в условии безопасности, для уменьшения риска ушиба.
Плоская сторона легка для того чтобы очистить, помогающ уменьшить включение загрязнения к гидравлической цепи.
Минимальная жидкая потеря во время соединения/разъединения, уменьшая жидкую потерю к окружающей среде.
Минимальное включение воздуха во время соединения/разъединения, увеличивая правильную функцию цепи.
Дизайн клапана запатентованного внутреннего соединения создает минимальное падение давления, поддерживая эффективность цепи в системе
Хорошее сопротивление на давлениях импульса.
Компактный тонкий и гибкий дизайн (он позволяет использовать различный размер соединений).
Безопасный и простой к нам
ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ И ВАРИАНТЫ
Взаимозаменяемость: оборудованный с ISO 16028
соединения доступные в различной конфигурации и различных размерах
Тип соединений: Плоская сторона
Механическое соединение: Запирать шарики
Система соединения: Нажмите для того чтобы соединиться
Система разъединения: Вытягивать назад рукав женского соединения
Соединение с остаточным давлением: После стекать давление с рычагом
Разъединение с остаточным давлением: После стекать давление с рычагом
Уплотнения: стандарт в NBR (нитриле)
кольца Анти--штранг-прессования: PTFE
| ISO | PARTNO. | B | C | D | E | F | G | |
| 12,5 | LSQ-HDB-04 | 184 | НАГОВОР S44.45 | НАГОВОР S50.8 | НАГОВОР S25.4 | Φ38 | Φ24.54 | Φ19.75 |
| 19 | LSQ-HDB-06 | 188 | НАГОВОР S44.45 | НАГОВОР S50.8 | НАГОВОР S25.4 | Φ38 | Φ29.95 |
Φ19.75 |
