12 ГПМ гидравлические быстрые соединители под давлением цинковая никелевая плита

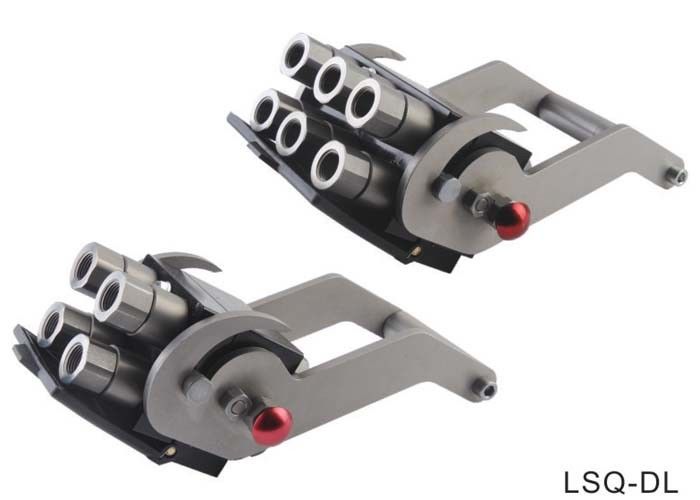

LSQ-DL/DLD, ISO16028, Мульти-соединения печатают гидравлические соединения в стали углерода, подключают под давлением, никелем цинка Plat

Descripton:

LSQ-DL/DLD имеют компактную текстуру, ручные мульти-соединения которые предлагают широкий диапазон решений для любого применения требуя соединения и разъединения несколько гидравлических. До 6 линий могут одновременно быть соединены и отключены безопасным, простым и быстрым движением требуя низкого усилия. Линии могут совсем иметь одинаковый размер или каждая линия может отличить другие согласно применению.

ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ И ВАРИАНТЫ

Взаимозаменяемость: Стандарт Songqiao внутренний

Механическое соединение: Внутренние кулачки и стопорные штифты

Система соединения: Поворачивать рычаг

Система разъединения: Поворачивать рычаг

Конструкционный материал и поверхностное покрытие:

Плиты тела в оксидации алюминиевого сплава

Кулачки и штыри в высокоомное стальном углерода с особенной термической обработкой.

Другие компоненты в стали углерода с плакировкой цинка или обработкой никеля цинка.

КАК ИСПОЛЬЗОВАТЬ

СОЕДИНИТЬСЯ:

Прежде чем соединить для того чтобы очистить плоскую сопрягая поверхность соединений для избежания включения грязного в цепи.

Введите штыри наведения мобильный multicoupling

в отверстиях фиксированные multicoupling и движения мобильная половина до контакта сторон соединений (FIG. 1).

Действовать на ручке поворачивает рычаг в направлении фиксированный multicoupling (FIG. 2).

Продолжайтесь вращать до замка безопасности автоматически включите (FIG. 3).

Теперь multicoupling соединен и подготавливает для работы. В случае соединения с остаточным давлением в цепи, максимальная сила необходима только для последнее третьего из соединения.

ОТКЛЮЧИТЬ

Нажмите красную кнопку безопасности, в то же время действуя на ручке поверните рычаг в направлении мобильный multicoupling (FIG. 4).

Продолжайтесь вращать до механического стопа рычагов (FIG. 5)

Теперь multicoupling расцеплен и возможно вытянуть вне мобильную половину (FIG. 6).

Когда фиксированный multicoupling установлен вверх ногами, мобильный multicoupling необходимо поддержать во избежание ему понижается вниз причиняющ повреждение.

В случае разъединения с остаточным давлением в цепи, максимальная сила необходима только для первой трети разъединения.

УСТАНОВКА:

Зафиксируйте фиксированный multicoupling на машине используя винты отладки как обозначено в чертеже здесь ниже.
