Гидравлические быстрые ISO5675 соединяют соединения, тягу и тип гидравлическое быстрое нажима соединяется

Name: Гидравлические быстрые ISO5675 соединяют соединения, тягу и тип гидравлическое быстрое нажима соединяется
Brand: SONGQIAO
SKU: LSQ-S5/LSQ-S5C
Price: 1.00 USD
Availability: InStock
Rating: 4.6 (163 reviews)

ISO5675 Hydraulic Quick Connect Couplings , Pull And Push Type Hydraulic Quick Connect

Большие изображения : Гидравлические быстрые ISO5675 соединяют соединения, тягу и тип гидравлическое быстрое нажима соединяется

Подробная информация о продукте:

Место происхождения:	Нинбо, Китай (материк)
Фирменное наименование:	SONGQIAO
Номер модели:	LSQ-S5/LSQ-S5C

Оплата и доставка Условия:

Количество мин заказа:	Могущий быть предметом переговоров
Цена:	negotiable
Упаковывая детали:	стандартный экспортируя пакет или согласно запросам клиентов.
Время доставки:	в течение 30 дней или согласно требованию к клиентов.
Поставка способности:	50,000pcs/day, согласовывая емкость мастерской собрания

контакт

Подробное описание продукта

Стандарт:	ISO 5675 серий, клапан тарелочки	WP:	Давления деятельности до 3 000 psi (бар 207)
Материал:	Сталь углерода	Размер:	1/2'
Поток:	BSPP, BSPT, NPT, NPTF, SAE	Соединение:	Запирать шарики
Высокий свет:	Гидравлические быстроразъемные соединения ISO5675 , гидравлическое быстроразъемное соединение тянущего и нажимного типа , гидравлическое быстроразъемное соединение тарельчатого клапана

Тип гидравлические соединения LSQ-S5/LSQ-S5C (перегородки), ISO5675, тяги и нажима в стали углерода

Descripton:

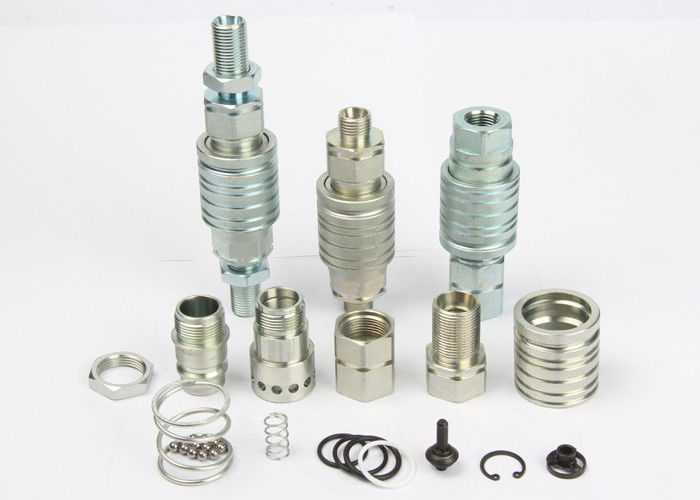

Нажим LSQ-S5/LSQ-S5C и вытянуть тип гидравлическое быстрое соединение (сталь)
Применения: «LSQ-S5/LSQS5C» соединение клапана шарика или тарелочки женское с рукавом установки панели двойным действующим который позволяет соединению и деятельности разъединения с пушпульным действием которое действует как a
отделившаяся функция. Они главным образом использованы в применениях аграрного трактора где спрошены, что избегает отделившаяся функция обрыва гидравлических соединений во время непреднамеренного разъединения.
Оно доступный в размере 1/2 для взаимозаменяемости в согласовывать серию «a» ISO 7241-1.

Спецификации:

Размер тела (внутри)	1/2
Расклассифицированное давление (PSI)	3000
Расклассифицированная подача (GPM)	12
Диапазон температур (уплотнения std)	-20℃ к +120℃
Стандартный материал уплотнения	NBR

Особенность соединений серии LSQ-S5 и LSQ-S5C:
• Отделившаяся функция для избежания обрыва гидравлических соединений в случае сильной осевой силы.
• Клапан тарелочки с уплотнением эластомера предусматривает максимальное запечатывание соединений отключанный.
• Форма внутренних частей конструирована для уменьшения завихрения и падения давления.
• Компактный тонкий дизайн.
• Простой для использования.
• Серия LSQ-S5 соответствует стандарту ISO5675.

• Совместимый с PAPKER 4250 серий, более БЫСТРАЯ серия CPV-CNV.

Представление: Жидкость теста: Oil-200SUS, 1GPM=3.78L/Min, 1PSID=0.0069MPa.
Гидравлические быстрые ISO5675 соединяют соединения, тягу и тип гидравлическое быстрое нажима соединяется 0
Серия LSQ-S5 (1/2»)

Гнездо

ISO	PARTNO.	LS	¢D	HEX1	T
12,5	LSQ-S5-04SF3/8	66	38	27	3/8BSP NPT3/8
12,5	LSQ-S5-04SF1/2	66	38	27	1/2BSP NPT1/2
12,5	LSQ-S5-04SF3/4	69	38	34	3/4BSP NPT3/4
12,5	LSQ-S5-04SFM14	66	38	27	M14*1.5
12,5	LSQ-S5-04SFM16	66	38	27	M16*1.5
12,5	LSQ-S5-04SFM18	66	38	27	M18*1.5
12,5	LSQ-S5-04SFM22	66	38	27	M22*1.5

Штепсельная вилка

ISO	PARTNO.	LP	d	C	HEX2	T
12,5	LSQ-S5-04PF3/8	61,5	20,5	27	27	3/8BSP NPT3/8
12,5	LSQ-S5-04PF1/2	44	20,5	27	27	1/2BSP NPT1/2
12,5	LSQ-S5-04PF3/4	64,5	20,5	34	34	3/4BSP NPT3/4
12,5	LSQ-S5-04PFM14	61,5	20,5	27	27	M14*1.5
12,5	LSQ-S5-04PFM16	61,5	20,5	27	27	M16*1.5
12,5	LSQ-S5-04PFM18	61,5	20,5	27	27	M18*1.5
12,5	LSQ-S5-04PFM22	44	20,5	27	27	M22*1.5

Соединенный

ISO	PARTNO.	L	¢D	HEX1	HEX2	T
12,5	LSQ-S5-04F3/8	105,5	38	27	27	3/8BSP NPT3/8
12,5	LSQ-S5-04F1/2	105,5	38	27	27	1/2BSP NPT1/2
12,5	LSQ-S5-04F3/4	105,5	38	34	34	3/4BSP NPT3/4
12,5	LSQ-S5-04FM14	105,5	38	27	27	M14*1.5
12,5	LSQ-S5-04FM16	105,5	38	27	27	M16*1.5
12,5	LSQ-S5-04FM18	105,5	38	27	27	M18*1.5
12,5	LSQ-S5-04FM22	105,5	38	27	27	M22*1.5

|--Гнездо LSQ-S5--|
Гидравлические быстрые ISO5675 соединяют соединения, тягу и тип гидравлическое быстрое нажима соединяется 4

ISO	PARTNO.	LS	¢D	HEX1		T
12,5	LSQ-S5-04SM8L	73,5	38	27	12	M14*1.5
12,5	LSQ-S5-04SM10L	73,5	38	27	12	M16*1.5
12,5	LSQ-S5-04SM12L	73,5	38	27	12	M18*1.5
12,5	LSQ-S5-04SM15L	75,5	38	27	14	M22*1.5
12,5	LSQ-S5-04SM18L	75,5	38	27	14	M26*1.5
12,5	LSQ-S5-04SM10S	73,5	38	27	12	M18*1.5
12,5	LSQ-S5-04SM12S	73,5	38	27	12	M20*1.5
12,5	LSQ-S5-04SM14S	75,5	38	27	14	M22*1.5
12,5	LSQ-S5-04SM16S	75,5	38	27	14	M24*1.5
12,5	LSQ-S5-04SM20S	77,5	38	30	16	M30*2

|--Штепсельная вилка LSQ-S5--|
Гидравлические быстрые ISO5675 соединяют соединения, тягу и тип гидравлическое быстрое нажима соединяется 5

ISO	PARTNO.	LP	d	C	HEX1		T
12,5	LSQ-S5-04PM8L	58,5	20,5	27	27	12	M14*1.5
12,5	LSQ-S5-04PM10L	58,5	20,5	27	27	12	M16*1.5
12,5	LSQ-S5-04PM12L	58,5	20,5	27	27	12	M18*1.5
12,5	LSQ-S5-04PM15L	60,5	20,5	27	27	14	M22*1.5
12,5	LSQ-S5-04PM18L	60,5	20,5	27	27	14	M26*1.5
12,5	LSQ-S5-04PM10S	58,5	20,5	27	27	12	M18*1.5
12,5	LSQ-S5-04PM12S	58,5	20,5	27	27	12	M20*1.5
12,5	LSQ-S5-04PM14S	60,5	20,5	27	27	14	M22*1.5
12,5	LSQ-S5-04PM16S	60,5	20,5	27	27	14	M24*1.5
12,5	LSQ-S5-04PM20S	62,5	20,5	27	30	16	M30*2

|--LSQ-S5 соединило--|
Гидравлические быстрые ISO5675 соединяют соединения, тягу и тип гидравлическое быстрое нажима соединяется 6

ISO	PARTNO.	L	D	HEX1	HEX2	T
12,5	LSQ-S5-04-8L	109,5	38	27	27	M14*1.5
12,5	LSQ-S5-04-10L	109,5	38	27	27	M16*1.5
12,5	LSQ-S5-04-12L	109,5	38	27	27	M18*1.5
12,5	LSQ-S5-04-15L	113,5	38	27	27	M22*1.5
12,5	LSQ-S5-04-18L	113,5	38	27	27	M26*1.5
12,5	LSQ-S5-04-10S	109,5	38	27	27	M18*1.5
12,5	LSQ-S5-04-12S	109,5	38	27	27	M20*1.5
12,5	LSQ-S5-04-14S	113,5	38	27	27	M22*1.5
12,5	LSQ-S5-04-16S	113,5	38	27	27	M24*1.5
12,5	LSQ-S5-04-20S	115,5	38	30	30	M30*2

|--Гнездо LSQ-S5C--|
Гидравлические быстрые ISO5675 соединяют соединения, тягу и тип гидравлическое быстрое нажима соединяется 7

ISO	PARTNO.	LS	¢D	HEX1	HEX2	T
12,5	LSQ-S5C-04SM8L	87	38	27	19	M14*1.5
12,5	LSQ-S5C-04SM10L	87	38	27	24	M16*1.5
12,5	LSQ-S5C-04SM12L	87	38	27	24	M18*1.5
12,5	LSQ-S5C-04SM15L	89	38	27	27	M22*1.5
12,5	LSQ-S5C-04SM18L	89	38	27	30	M26*1.5
12,5	LSQ-S5C-04SM10S	87	38	27	24	M18*1.5
12,5	LSQ-S5C-04SM12S	87	38	27	27	M20*1.5
12,5	LSQ-S5C-04SM14S	89	38	27	27	M22*1.5
12,5	LSQ-S5C-04SM16S	89	38	27	30	M24*1.5
12,5	LSQ-S5C-04SM20S	96	38	30	36	M30*2

|--Штепсельная вилка LSQ-S5C--|
Гидравлические быстрые ISO5675 соединяют соединения, тягу и тип гидравлическое быстрое нажима соединяется 8

ISO	PARTNO.	LP	d	C	HEX1	HEX3	T
12,5	LSQ-S5C-04PM8L	72	20,5	27	19	27	M14*1.5
12,5	LSQ-S5C-04PM10L	72	20,5	27	24	27	M16*1.5
12,5	LSQ-S5C-04PM12L	72	20,5	27	24	27	M18*1.5
12,5	LSQ-S5C-04PM15L	74	20,5	27	27	27	M22*1.5
12,5	LSQ-S5C-04PM18L	74	20,5	27	30	27	M26*1.5
12,5	LSQ-S5C-04PM10S	72	20,5	27	24	27	M18*1.5
12,5	LSQ-S5C-04PM12S	72	20,5	27	27	27	M20*1.5
12,5	LSQ-S5C-04PM14S	74	20,5	27	27	27	M22*1.5
12,5	LSQ-S5C-04PM16S	74	20,5	27	30	27	M24*1.5
12,5	LSQ-S5C-04PM20S	81	20,5	27	36	30	M30*2

|--Штуцер LSQ-S5C соединяя--|
Гидравлические быстрые ISO5675 соединяют соединения, тягу и тип гидравлическое быстрое нажима соединяется 9

ISO	НОМЕР ДЕТАЛИ.	L	¢D	HEX1	HEX2	HEX3	T
12,5	LSQ-S5C-04-8L	137,5	38	27	19	27	M14*1.5
12,5	LSQ-S5C-04-10L	137,5	38	27	24	27	M16*1.5
12,5	LSQ-S5C-04-12L	137,5	38	27	24	27	M18*1.5
12,5	LSQ-S5C-04-15L	143,5	38	27	27	27	M22*1.5
12,5	LSQ-S5C-04-18L	143,5	38	27	30	27	M26*1.5
12,5	LSQ-S5C-04-10S	137,5	38	27	24	27	M18*1.5
12,5	LSQ-S5C-04-12S	137,5	38	27	27	27	M20*1.5
12,5	LSQ-S5C-04-14S	137,5	38	27	27	27	M22*1.5
12,5	LSQ-S5C-04-16S	143,5	38	27	30	27	M24*1.5
12,5	LSQ-S5C-04-20S	145,5	38	30	36	30	M30*2
