Муфты LSQ-S1 быстрого присоединения потока NPT гидравлические взаимообменивают ISO 7241-1 серий

Китай Zhejiang Songqiao Pneumatic And Hydraulic CO., LTD. Сертификаты
Профессиональная компания со славным обслуживанием и высококачественной и высокой репутацией. Спасибо!

—— Sandy

Оставьте нам сообщение

Муфты LSQ-S1 быстрого присоединения потока NPT гидравлические взаимообменивают ISO 7241-1 серий

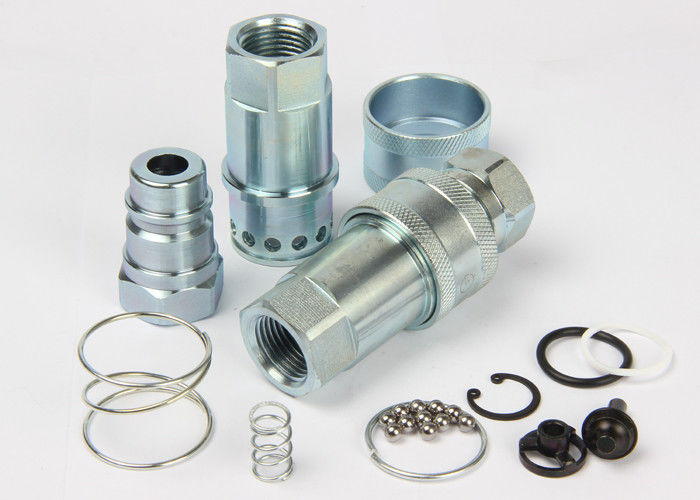

NPT Thread Quick Attach Hydraulic Couplers LSQ-S1 Interchange ISO 7241-1 Series
NPT Thread Quick Attach Hydraulic Couplers LSQ-S1 Interchange ISO 7241-1 Series

Большие изображения :  Муфты LSQ-S1 быстрого присоединения потока NPT гидравлические взаимообменивают ISO 7241-1 серий

Подробная информация о продукте:
Место происхождения: Нинбо, Китай (материк)
Фирменное наименование: SONGQIAO
Номер модели: LSQ-S1
Оплата и доставка Условия:
Количество мин заказа: Могущий быть предметом переговоров
Цена: negotiable
Упаковывая детали: стандартный экспортируя пакет или согласно запросам клиентов.
Время доставки: в течение 30 дней или согласно требованию к клиентов.
Поставка способности: 50,000pcs/day, согласовывая емкость мастерской собрания
Подробное описание продукта
Стандарт: Серия «a» ISO 7241-1, клапан тарелочки ВП: Давления деятельности до 5 000 psi (бар 345)
Материал: Сталь углерода Размер: 1/4' - 2'
Поток: BSPP, BSPT, NPT, NPTF, SAE Соединение: Запирать шарики
Высокий свет:

гидравлическая быстрая муфта

,

гидравлическое соединение быстрого выпуска

LSQ-S1, гидравлический соединитель, взаимообмен: Серия «a» ISO 7241-1



Descripton:

ТИП ГИДРАВЛИЧЕСКОЕ БЫСТРОЕ СОЕДИНЕНИЕ КОНЦА LSQ-S1 (СТАЛЬ)



Применения:

• Плужки снега
• Соединения трейлера тележки
• Мобильные применения
• Приложения


Спецификации:

Размер тела (внутри) 1/4 3/8 1/2 3/4 1 1-1/4 1-1/2 2
Расклассифицированное давление (PSI) 5000 4000 4000 3000 3000 3000 2000 2000
Расклассифицированная подача (GPM) 3 6 12 28 50 88 220 240
Диапазон температур (уплотнения std) -20℃ к +120℃
Стандартный материал уплотнения NBR



Особенность соединений серии LSQ-S1:

«LSQ-S1» серия клапана тарелочки быстрая соединяя, заменимая с ISO международного стандарта
7241-1 «a», серия изготовлено в стали углерода с поверхностным покрытием покрытым цинком.
Эта серия предлагает всемирную взаимозаменяемость и наличие широкого диапазона размеров от 1/4" через 2". Это делает «LSQ-S1» серию одно наиболее широко используемое в ряде гидравлических применений главным образом в аграрных и промышленных полях.

Представление: Жидкость теста: Oil-200SUS.1GPM=3.78L/Min, 1PSID=0.0069MPa.
Муфты LSQ-S1 быстрого присоединения потока NPT гидравлические взаимообменивают ISO 7241-1 серий 0
Серия LSQ-S1 серии LSQ-S1 (1/4", 3/8", 1/2», 3/4", 1") (11/4», 11/2», 2")

Гнездо
Муфты LSQ-S1 быстрого присоединения потока NPT гидравлические взаимообменивают ISO 7241-1 серий 1

ISO PARTNO. LS ¢D HEX1 T
6,3 LSQ-S1-02SF 50 26 19 13 G1/4 NPT1/4
10 LSQ-S1-03SF 56 31,5 22 14 G3/8 NPT3/8
12,5 LSQ-S1-04SF 66 38,5 27 16 G1/2 NPT1/2
20 LSQ-S1-06SF 80 48 34 18 G3/4 NPT3/4
25 LSQ-S1-08SF 94 56 41 21 G1 NPT1
31,5 LSQ-S1-10SF 117 69,5 50 25 G1-1/4 NPT1-1/4
40 LSQ-S1-12SF 133 84 60 27 G1-1/2 NPT1-1/2
50 LSQ-S1-16SF 165 99 75 26 G2 NPT2



Штепсельная вилка
Муфты LSQ-S1 быстрого присоединения потока NPT гидравлические взаимообменивают ISO 7241-1 серий 2

ISO PARTNO. LP d C HEX2 T
6,3 LSQ-S1-02PF 35,5 11,8 15 19 13 G1/4 NPT1/4
10 LSQ-S1-03PF 36,5 17,3 21,4 22 14 G3/8 NPT3/8
12,5 LSQ-S1-04PF 43,5 20,5 27 27 16 G1/2 NPT1/2
20 LSQ-S1-06PF 57 29 28 35 18 G3/4 NPT3/4
25 LSQ-S1-08PF 59,5 34,3 36 41 21 G1 NPT1
31,5 LSQ-S1-10PF 75 45 46 50 25 G1-1/4 NPT1-1/4
40 LSQ-S1-12PF 83,5 55 52 60 27 G1-1/2 NPT1-1/2
50 LSQ-S1-16PF 105 65 64 75 26 G2 NPT2


Соединяя штуцер
Муфты LSQ-S1 быстрого присоединения потока NPT гидравлические взаимообменивают ISO 7241-1 серий 3

ISO PARTNO. L ¢D HEX1 HEX2 T
6,3 LSQ-S1-02 71 26 19 19 G1/4 NPT1/4
10 LSQ-S1-03 75 31,5 22 22 G3/8 NPT3/8
12,5 LSQ-S1-04 88 38,5 27 27 G1/2 NPT1/2
20 LSQ-S1-06 110 48 34 35 G3/4 NPT3/4
25 LSQ-S1-08 119,5 56 41 41 G1 NPT1
31,5 LSQ-S1-10 150 69,5 50 50 G1-1/4 NPT1-1/4
40 LSQ-S1-12 167,5 84 60 60 G1-1/2 NPT1-1/2
50 LSQ-S1-16 210,5 99 75 75 G2 NPT2
