Подробная информация о продукте:
Оплата и доставка Условия:
|
| Стандарт: | Совместимый с более БЫСТРОЙ серией TNV, клапаном тарелочки | ВП: | Давления деятельности до 4 000 psi (бар 275) |
|---|---|---|---|
| Материал: | Сталь углерода | Размер: | 1/4' - 1/2' |
| Поток: | BSPP, BSPT, NPT, NPTF, SAE | Соединение: | Запирать шарики |
| Высокий свет: | гидравлическая быстрая муфта,гидравлический трубопровод быстро соединяется |
||

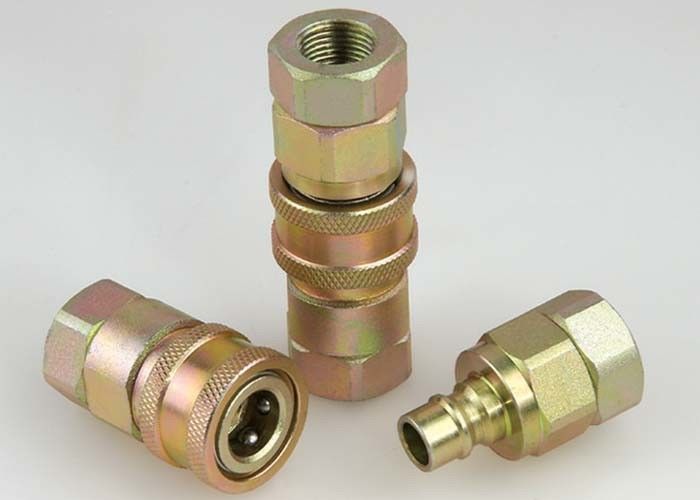

Взаимообмен LSQ-S9 более быстрый TNV, гидравлические соединения в стали углерода, Chrome 3
Descripton:
Тип гидравлическое быстрое соединение конца LSQ-S9 (сталь)
Применения: Серия LSQ-S9 приносит к индустрии доказанный дизайн для пользы на строительном оборудовании, оборудовании лесохозяйства, сельскохозяйственной технике, инструментах масла, машинном оборудовании сталелитейного завода, и других требовательных гидравлических применениях.
Спецификации:
| Размер тела (внутри) | 1/4 | 3/8 | 1/2 |
| Расклассифицированное давление (PSI) | 4000 | 4000 | 4000 |
| Расклассифицированная подача (GPM) | 3 | 6 | 12 |
| Диапазон температур (уплотнения std) | -20℃ к +120℃ | ||
| Стандартный материал уплотнения | NBR | ||
Особенность соединений серии LSQ-S9:
1. клапаны тарелочки доступные предотвратить расцепленную утечку.
2. клапаны тарелочки раскрывают автоматически соединянный, в пределах расклассифицированного давления работы, держать подачу expeditely.
3. ответственные части затвердеты для стойкости.
4. зависящий шарик-запирая механизм держит сопрягая половины совместно.
5. Socked и штепсельная вилка точность подверганный механической обработке от твердого запаса бара.
6. совместимый с более БЫСТРОЙ серией TNV.
Представление: Жидкость теста: Oil-200SUS, 1GPM=3.78L/Min, 1PSID=0.0069MPa.
Серия LSQ-S9 (3/8", 1/2»)
| НОМЕР ДЕТАЛИ. | T | HEX1 | HEX2 | ¢D | L | LS | LP |
| LSQ-S9-02 | NPT1/4 | 22 | 22 | 25,2 | 82,5 | 49,8 | 48 |
| LSQ-S9-03 | NPT3/8 | 25,4 | 25,4 | 30,5 | 81,7 | 50,6 | 48,8 |
| LSQ-S9-04 | NPT1/2 | 30,2 | 30,2 | 35 | 93,4 | 57,2 | 54,5 |
