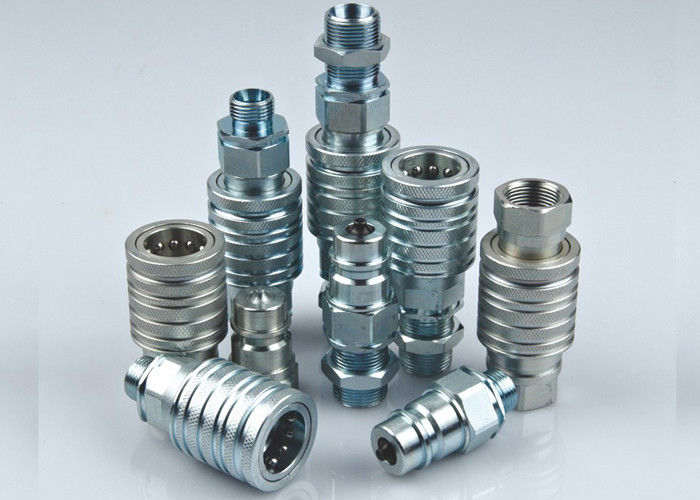

Вытяните и нажмите гидравлическое быстрое соедините подачу соединений расклассифицированную ISO5675 12 GPM

Pull And Push Hydraulic Quick Connect Couplings ISO5675 Rated Flow 12 GPM
Pull And Push Hydraulic Quick Connect Couplings ISO5675 Rated Flow 12 GPM

Большие изображения :  Вытяните и нажмите гидравлическое быстрое соедините подачу соединений расклассифицированную ISO5675 12 GPM

Подробная информация о продукте:
Место происхождения: Нинбо, Китай (материк)
Фирменное наименование: SONGQIAO
Номер модели: LSQ-S5/LSQ-S5C
Оплата и доставка Условия:
Количество мин заказа: Могущий быть предметом переговоров
Цена: negotiable
Упаковывая детали: стандартный экспортируя пакет или согласно запросам клиентов.
Время доставки: в течение 30 дней или согласно требованию к клиентов.
Поставка способности: 50,000pcs/day, согласовывая емкость мастерской собрания
Подробное описание продукта
Стандарт: ISO 5675 серий, клапан тарелочки ВП: Давления деятельности до 3 000 psi (бар 207)
Материал: Сталь углерода Размер: 1/2'
Поток: BSPP, BSPT, NPT, NPTF, SAE Соединение: Запирать шарики
Высокий свет:

гидравлический трубопровод быстро соединяется

,

гидравлическое соединение быстрого выпуска

Тип гидравлические соединения LSQ-S5/LSQ-S5C (перегородки), ISO5675, тяги и нажима в стали углерода, Chrome 3



Descripton:



Нажим LSQ-S5/LSQ-S5C и вытянуть тип гидравлическое быстрое соединение (сталь)
Применения: Серия LSQ-S5 и LSQ-S5C приносит к индустрии доказанный дизайн для пользы на строительном оборудовании, сельскохозяйственной технике оборудования лесохозяйства, и инструментах масла.

Спецификации:



Размер тела (внутри) 1/2
Расклассифицированное давление (PSI) 3000
Расклассифицированная подача (GPM) 12
Диапазон температур (уплотнения std) -20℃ к +120℃
Стандартный материал уплотнения NBR



Особенность соединений серии LSQ-S5 и LSQ-S5C:
1. двойной действующий рукав для врученного одного нажим-к-соединяет деятельность когда муфта струбцина или перегородка установила.
2. клапаны тарелочки доступные предотвратить расцепленную утечку.
3. клапаны тарелочки раскрывают автоматически соединянный, в пределах расклассифицированного давления работы, держать подачу expeditely.
4. ответственные части затвердеты для стойкости.
5. зависящий шарик-запирая механизм держит сопрягая половины совместно.
6. гнездо и штепсельная вилка точность, который подвергли механической обработке от твердого запаса бара.
7. серия LSQ-S5 соответствует стандарту ISO5675.

8. Совместимый с PAPKER 4250 серий, более БЫСТРАЯ серия CPV-CNV.

Представление: Жидкость теста: Oil-200SUS, 1GPM=3.78L/Min, 1PSID=0.0069MPa.
Вытяните и нажмите гидравлическое быстрое соедините подачу соединений расклассифицированную ISO5675 12 GPM 0
Серия LSQ-S5 (1/2»)

Гнездо
Вытяните и нажмите гидравлическое быстрое соедините подачу соединений расклассифицированную ISO5675 12 GPM 1

ISO PARTNO. LS ¢D HEX1 T
12,5 LSQ-S5-04SF3/8 66 38 27 3/8BSP NPT3/8
12,5 LSQ-S5-04SF1/2 66 38 27 1/2BSP NPT1/2
12,5 LSQ-S5-04SF3/4 69 38 34 3/4BSP NPT3/4
12,5 LSQ-S5-04SFM14 66 38 27 M14*1.5
12,5 LSQ-S5-04SFM16 66 38 27 M16*1.5
12,5 LSQ-S5-04SFM18 66 38 27 M18*1.5
12,5 LSQ-S5-04SFM22 66 38 27 M22*1.5

Штепсельная вилка
Вытяните и нажмите гидравлическое быстрое соедините подачу соединений расклассифицированную ISO5675 12 GPM 2

ISO PARTNO. LP d C HEX2 T
12,5 LSQ-S5-04PF3/8 61,5 20,5 27 27 3/8BSP NPT3/8
12,5 LSQ-S5-04PF1/2 44 20,5 27 27 1/2BSP NPT1/2
12,5 LSQ-S5-04PF3/4 64,5 20,5 34 34 3/4BSP NPT3/4
12,5 LSQ-S5-04PFM14 61,5 20,5 27 27 M14*1.5
12,5 LSQ-S5-04PFM16 61,5 20,5 27 27 M16*1.5
12,5 LSQ-S5-04PFM18 61,5 20,5 27 27 M18*1.5
12,5 LSQ-S5-04PFM22 44 20,5 27 27 M22*1.5

Соединенный
Вытяните и нажмите гидравлическое быстрое соедините подачу соединений расклассифицированную ISO5675 12 GPM 3

ISO PARTNO. L ¢D HEX1 HEX2 T
12,5 LSQ-S5-04F3/8 105,5 38 27 27 3/8BSP NPT3/8
12,5 LSQ-S5-04F1/2 105,5 38 27 27 1/2BSP NPT1/2
12,5 LSQ-S5-04F3/4 105,5 38 34 34 3/4BSP NPT3/4
12,5 LSQ-S5-04FM14 105,5 38 27 27 M14*1.5
12,5 LSQ-S5-04FM16 105,5 38 27 27 M16*1.5
12,5 LSQ-S5-04FM18 105,5 38 27 27 M18*1.5
12,5 LSQ-S5-04FM22 105,5 38 27 27 M22*1.5


|--Гнездо LSQ-S5--|
Вытяните и нажмите гидравлическое быстрое соедините подачу соединений расклассифицированную ISO5675 12 GPM 4

ISO PARTNO. LS ¢D HEX1 T
12,5 LSQ-S5-04SM8L 73,5 38 27 12 M14*1.5
12,5 LSQ-S5-04SM10L 73,5 38 27 12 M16*1.5
12,5 LSQ-S5-04SM12L 73,5 38 27 12 M18*1.5
12,5 LSQ-S5-04SM15L 75,5 38 27 14 M22*1.5
12,5 LSQ-S5-04SM18L 75,5 38 27 14 M26*1.5
12,5 LSQ-S5-04SM10S 73,5 38 27 12 M18*1.5
12,5 LSQ-S5-04SM12S 73,5 38 27 12 M20*1.5
12,5 LSQ-S5-04SM14S 75,5 38 27 14 M22*1.5
12,5 LSQ-S5-04SM16S 75,5 38 27 14 M24*1.5
12,5 LSQ-S5-04SM20S 77,5 38 30 16 M30*2

|--Штепсельная вилка LSQ-S5--|
Вытяните и нажмите гидравлическое быстрое соедините подачу соединений расклассифицированную ISO5675 12 GPM 5

ISO PARTNO. LP d C HEX1 T
12,5 LSQ-S5-04PM8L 58,5 20,5 27 27 12 M14*1.5
12,5 LSQ-S5-04PM10L 58,5 20,5 27 27 12 M16*1.5
12,5 LSQ-S5-04PM12L 58,5 20,5 27 27 12 M18*1.5
12,5 LSQ-S5-04PM15L 60,5 20,5 27 27 14 M22*1.5
12,5 LSQ-S5-04PM18L 60,5 20,5 27 27 14 M26*1.5
12,5 LSQ-S5-04PM10S 58,5 20,5 27 27 12 M18*1.5
12,5 LSQ-S5-04PM12S 58,5 20,5 27 27 12 M20*1.5
12,5 LSQ-S5-04PM14S 60,5 20,5 27 27 14 M22*1.5
12,5 LSQ-S5-04PM16S 60,5 20,5 27 27 14 M24*1.5
12,5 LSQ-S5-04PM20S 62,5 20,5 27 30 16 M30*2


|--LSQ-S5 соединило--|
Вытяните и нажмите гидравлическое быстрое соедините подачу соединений расклассифицированную ISO5675 12 GPM 6

ISO PARTNO. L D HEX1 HEX2 T
12,5 LSQ-S5-04-8L 109,5 38 27 27 M14*1.5
12,5 LSQ-S5-04-10L 109,5 38 27 27 M16*1.5
12,5 LSQ-S5-04-12L 109,5 38 27 27 M18*1.5
12,5 LSQ-S5-04-15L 113,5 38 27 27 M22*1.5
12,5 LSQ-S5-04-18L 113,5 38 27 27 M26*1.5
12,5 LSQ-S5-04-10S 109,5 38 27 27 M18*1.5
12,5 LSQ-S5-04-12S 109,5 38 27 27 M20*1.5
12,5 LSQ-S5-04-14S 113,5 38 27 27 M22*1.5
12,5 LSQ-S5-04-16S 113,5 38 27 27 M24*1.5
12,5 LSQ-S5-04-20S 115,5 38 30 30 M30*2



|--Гнездо LSQ-S5C--|
Вытяните и нажмите гидравлическое быстрое соедините подачу соединений расклассифицированную ISO5675 12 GPM 7

ISO PARTNO. LS ¢D HEX1 HEX2 T
12,5 LSQ-S5C-04SM8L 87 38 27 19 M14*1.5
12,5 LSQ-S5C-04SM10L 87 38 27 24 M16*1.5
12,5 LSQ-S5C-04SM12L 87 38 27 24 M18*1.5
12,5 LSQ-S5C-04SM15L 89 38 27 27 M22*1.5
12,5 LSQ-S5C-04SM18L 89 38 27 30 M26*1.5
12,5 LSQ-S5C-04SM10S 87 38 27 24 M18*1.5
12,5 LSQ-S5C-04SM12S 87 38 27 27 M20*1.5
12,5 LSQ-S5C-04SM14S 89 38 27 27 M22*1.5
12,5 LSQ-S5C-04SM16S 89 38 27 30 M24*1.5
12,5 LSQ-S5C-04SM20S 96 38 30 36 M30*2





|--Штепсельная вилка LSQ-S5C--|
Вытяните и нажмите гидравлическое быстрое соедините подачу соединений расклассифицированную ISO5675 12 GPM 8

ISO PARTNO. LP d C HEX1 HEX3 T
12,5 LSQ-S5C-04PM8L 72 20,5 27 19 27 M14*1.5
12,5 LSQ-S5C-04PM10L 72 20,5 27 24 27 M16*1.5
12,5 LSQ-S5C-04PM12L 72 20,5 27 24 27 M18*1.5
12,5 LSQ-S5C-04PM15L 74 20,5 27 27 27 M22*1.5
12,5 LSQ-S5C-04PM18L 74 20,5 27 30 27 M26*1.5
12,5 LSQ-S5C-04PM10S 72 20,5 27 24 27 M18*1.5
12,5 LSQ-S5C-04PM12S 72 20,5 27 27 27 M20*1.5
12,5 LSQ-S5C-04PM14S 74 20,5 27 27 27 M22*1.5
12,5 LSQ-S5C-04PM16S 74 20,5 27 30 27 M24*1.5
12,5 LSQ-S5C-04PM20S 81 20,5 27 36 30 M30*2



|--Штуцер LSQ-S5C соединяя--|
Вытяните и нажмите гидравлическое быстрое соедините подачу соединений расклассифицированную ISO5675 12 GPM 9

ISO НОМЕР ДЕТАЛИ. L ¢D HEX1 HEX2 HEX3 T
12,5 LSQ-S5C-04-8L 137,5 38 27 19 27 M14*1.5
12,5 LSQ-S5C-04-10L 137,5 38 27 24 27 M16*1.5
12,5 LSQ-S5C-04-12L 137,5 38 27 24 27 M18*1.5
12,5 LSQ-S5C-04-15L 143,5 38 27 27 27 M22*1.5
12,5 LSQ-S5C-04-18L 143,5 38 27 30 27 M26*1.5
12,5 LSQ-S5C-04-10S 137,5 38 27 24 27 M18*1.5
12,5 LSQ-S5C-04-12S 137,5 38 27 27 27 M20*1.5
12,5 LSQ-S5C-04-14S 137,5 38 27 27 27 M22*1.5
12,5 LSQ-S5C-04-16S 143,5 38 27 30 27 M24*1.5
12,5 LSQ-S5C-04-20S 145,5 38 30 36 30

M30*2
