Подробная информация о продукте:
Оплата и доставка Условия:
|
| Стандарт: | ISO 16028 серий, плоская сторона | WP: | Давления деятельности до 5 000 psi (бар 345) |
|---|---|---|---|
| Материал: | Сталь углерода | Размер: | 1/2' - 1-1/2 ' |
| Поток: | BSPP, BSPT, NPT, NPTF, SAE | Соединение: | Замок потока |
| Высокий свет: | Непроливаемые гидравлические соединители с плоской поверхностью,гидравлические быстроразъемные муфты для всех жидкостей с промывкой,гидравлические быстроразъемные муфты с резьбовым замком |
||

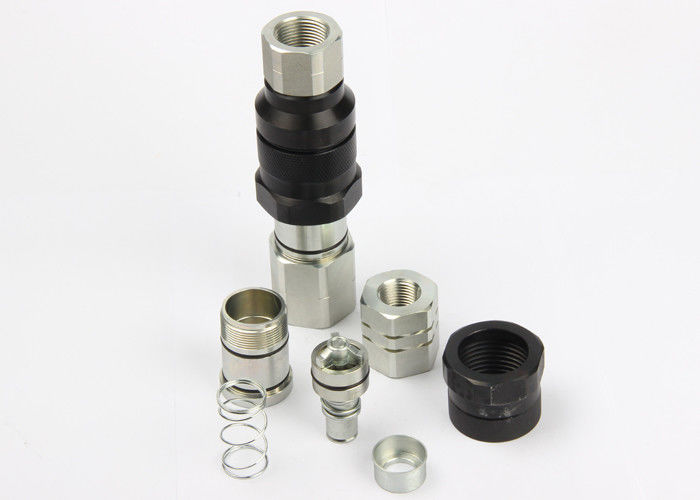

LSQ-VEP, полная сторона и продеть нитку соединения LockedType гидравлические в стали углерода, Chrome 3 и черный никель цинка покрыло
Descripton:
Применения
Серия LSQ-VEP широко используемая в под общественных оборудованиях:
Оборудования конструкции Protable
Гидравлические инструменты
Корабли
Особенности:
1, новый дизайн клапана, оно может повреждение сопротивления от высокой подачи и давление импульса которое обеспечивающ предварительное представление.
2, особенный дизайн ниппели для подключения под давлением, позволяют соединению и разъединению с высокими остаточными давлениями.
3, серия LSQ-VEP используют продетый нитку механизм рукава запирая, ответные части с соответствуя внешними нарезками на муфте. 2 богатые люди необходимо вручную продеть нитку совместно от соединения.
4, новая обработка плакировкой хрома обеспечивают предварительное антиржавейное представление
5, соединения серии LSQ-VEP используют полный valving соединяясь или отключающ, это значит что единственные небольшие количества жидкости можно потерять во время отключать или включения воздуха во время пересоединения.
6, этот Анти--обдув BFT скрепили уплотнение конструированы для предотвращения обдува или повреждения во время строгих условий обслуживания.
7, который подвергли механической обработке barstock формы твердое стальное для стойкости совместимой с серией STCCHI VEP
|
Размер тела (внутри)
|
1 2(04)
|
5 8(06)
|
3 4(08)
|
1(10)
|
1-1/2(12)
|
|
|
Расклассифицированное давление (PSI)
|
7000
|
7000
|
7000
|
6000
|
5000
|
|
|
Расклассифицированная подача (GPM)
|
12
|
28
|
50
|
88
|
152
|
|
|
Диапазон температур
|
-20℃ к +120℃
|
|||||
|
Стандартное уплотнение материальное NBR
|
||||||
Преимущества
• Плоская сторона легка для того чтобы очистить, помогающ уменьшить включение загрязнения в гидравлической цепи.
• Минимальная жидкая потеря во время соединения/разъединения, уменьшая жидкую потерю к окружающей среде.
• Минимальное включение воздуха во время соединения/разъединения, увеличивая правильную функцию цепи.
• Внутренняя подача дизайна клапана создает минимальное падение давления, поддерживая эффективность цепи в системе.
• Внутренняя система клапана отпуска давления позволяет легкому соединению с высоким внутренним остаточным давлением.
• Модульное проектирование учитывает широкий ряд гаван конфигураций.
• Высокоомный с давлениями импульса.
• Безопасный и простой для использования.
|
ISO
|
НОМЕР ДЕТАЛИ
|
LS
|
D
|
HEX1
|
HEX2
|
T
|
|
|
13
|
LSQ-VEP-04SF
|
103,5
|
Φ49
|
S36
|
S46
|
16,5
|
G1/2 NPT1/2
|
|
16
|
LSQ-VEP-06SF
|
114
|
Φ53.7
|
S41
|
S50
|
20
|
G3/4 NPT3/4
|
|
19
|
LSQ-VEP-08SF
|
133,5
|
Φ58.8
|
S46
|
S55
|
21
|
G1 NPT1
|
|
25
|
LSQ-VEP-10SF
|
145,2
|
Φ68.7
|
S55
|
S65
|
21
|
G1-1/4 NPT1-1/4
|
|
31,5
|
LSQ-VEP-12SF
|
187,5
|
Φ92
|
S65
|
S85
|
21
|
G1-1/2 NPT1-1/2
|
|
ISO
|
НОМЕР ДЕТАЛИ
|
LS
|
C
|
d
|
E
|
HEX2
|
T
|
|
|
13
|
LSQ-VEP-04PF
|
95
|
18,8
|
24,54
|
M40*3
|
S36
|
16,5
|
G1/2 NPT1/2
|
|
16
|
LSQ-VEP-06PF
|
98,8
|
19,5
|
27,04
|
M45*3
|
S36
|
20
|
G3/4 NPT3/4
|
|
19
|
LSQ-VEP-08PF
|
113,9
|
24
|
29,95
|
M50*3
|
S46
|
21
|
G1 NPT1
|
|
25
|
LSQ-VEP-10PF
|
123,5
|
24,8
|
36,05
|
M58*3
|
S55
|
21
|
G1-1/4 NPT1-1/4
|
|
31,5
|
LSQ-VEP-12PF
|
150
|
31,5
|
57
|
Tr80*4
|
S65
|
21
|
G1-1/2 NPT1-1/2
|
|
ISO
|
НОМЕР ДЕТАЛИ
|
L
|
D
|
HEX1
|
HEX2
|
HEX3
|
T
|
|
13
|
LSQ-VEP-04
|
154,5
|
Φ49
|
S36
|
S46
|
S36
|
G1/2 NPT1/2
|
|
16
|
LSQ-VEP-06
|
164,3
|
Φ53.7
|
S41
|
S50
|
S36
|
G3/4 NPT3/4
|
|
19
|
LSQ-VEP-08
|
189,4
|
Φ58.8
|
S46
|
S55
|
S46
|
G1 NPT1
|
|
25
|
LSQ-VEP-10
|
207,2
|
Φ68.7
|
S55
|
S65
|
S55
|
G1-1/4 NPT1-1/4
|
|
31,5
|
LSQ-VEP-12
|
263,5
|
Φ92
|
S65
|
S85
|
S65
|
G1-1/2 NPT1-1/2
|
