Подробная информация о продукте:
Оплата и доставка Условия:
|
| Стандарт: | ISO 5675 серий, шариковый клапан | WP: | Давления деятельности до 5 000 psi (бар 345) |
|---|---|---|---|
| Материал: | Сталь углерода | Размер: | 1/4' - 1' |
| Поток: | BSPP, BSPT, NPT, NPTF, SAE | Соединение: | Запирать шарики |
| Высокий свет: | Тип гидравлическая быстрая муфта шарикового клапана,Гидравлический трубопровод LSQ-S4 быстро соединяется,Гидравлическое быстрое ISO5675 - соединения разъединения |
||
LSQ-S4, ISO5675, тип гидравлическое быстрое шарикового клапана соединяют соединения в стали углерода, Chrome 3
Descripton:
Шариковые клапаны LSQ-S4 печатают гидравлическое быстрое соединение (сталь)
Применения: «LSQ-S4» серия соединений шарикового клапана быстрая, изготовленная в стали углерода с покрытым цинком
поверхностное покрытие. Основанный на хорошем нося сопротивлении шариковых клапанов, соединения «LSQ-S4» использованы главным образом в аграрных применениях. Размер 1/2 взаимообменяет ISO 7241-1 «a» withinternational стандартный.
Спецификации:
| Размер тела (внутри) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Расклассифицированное давление (PSI) | 5000 | 4000 | 4000 | 3000 | 3000 |
| Расклассифицированная подача (GPM) | 3 | 6 | 12 | 28 | 50 |
| Диапазон температур (уплотнения std) | -20℃ к +120℃ | ||||
| Стандартный материал уплотнения | NBR | ||||
LSQ-S4 отличает:
1. Клапаны тарелочки доступные предотвратить расцепленную утечку.
2. Шариковые клапаны доступные для изрезанного dependability в сверхмощных гидравлических применениях в пределах расклассифицированного давления работы.
3. Крепко, шарики сплава хрома использованы для valving, его были нагружены на месте клапана к весны.
4. Клапан обеспечивает уплотнение металл-к-металла между шариком и чеканить местом.
5. Ответственные части затвердеты для стойкости.
6. Зависящий шарик-запирая механизм держит сопрягая половины совместно.
7. Гнездо и штепсельная вилка точность, который подвергли механической обработке от твердого запаса бара.
8. Серия LSQ-S4 соответствует стандарту ISO5675.
9. Совместимый с PARKER 4000 серий и более БЫСТРОЙ серия NV/NS.
Представление: Жидкость теста: Oil-200SUS, 1GPM=3.78L/Min, 1PSID=0.0069MPa.
Серия LSQ-S4 (1/4", 3/8", 1/2», 3/4", 1")

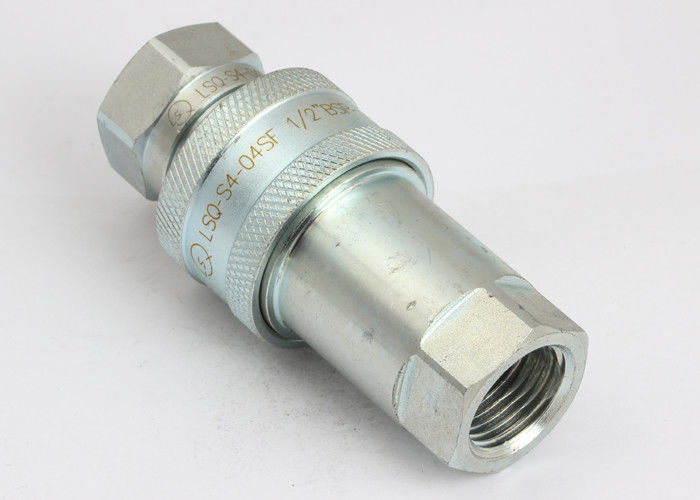

Гнездо
| ISO | PARTNO. | LS | ¢D | HEX1 | T | |
| 6,3 | LSQ-S4-02SF | 53,5 | 27,6 | 19 | 12,5 | G1/4 NPT1/4 |
| 10 | LSQ-S4-03SF | 63 | 34 | 24 | 13 | G3/8 NPT3/8 |
| 12,5 | LSQ-S4-04SF | 66,3 | 38,6 | 27 | 16 | G1/2 NPT1/2 |
| 20 | LSQ-S4-06SF | 82,5 | 48,2 | 34 | 19 | G3/4 NPT3/4 |
| 20 | LSQ-S4-06SF (E) | 83,5 | 47,5 | 35 | 18 | G3/4 NPT3/4 |
| 25 | LSQ-S4-08SF | 96,5 | 56 | 41 | 21 | G1 NPT1 |
| Примечание: Взаимообмен LSQ-S4-06SF более БЫСТРЫЙ, взаимообмен LSQ-S4-06SF (e) Parker | ||||||
Штепсельная вилка
| ISO | PARTNO. | LP | d | C | HEX2 | T | |
| 6,3 | LSQ-S4-02PF | 36 | 14,2 | 18,5 | 19 | 12,5 | G1/4 NPT1/4 |
| 10 | LSQ-S4-03PF | 40 | 19 | 22 | 24 | 13 | G3/8 NPT3/8 |
| 12,5 | LSQ-S4-04PF | 43,5 | 20,5 | 27 | 27 | 16 | G1/2 NPT1/2 |
| 20 | LSQ-S4-06PF | 53,5 | 28 | 32 | 34 | 19 | G3/4 NPT3/4 |
| 20 | LSQ-S4-06PF (E) | 51 | 26,9 | 28,5 | 33,3 | 18 | G3/4 NPT3/4 |
| 25 | LSQ-S4-08PF | 63 | 31,3 | 38 | 41 | 21 | G1» NPT1» |
| Примечание: Взаимообмен LSQ-S4-06SF более БЫСТРЫЙ, взаимообмен LSQ-S4-06SF (e) Parker | |||||||
Соединяя штуцер
| ISO | PARTNO. | L | ¢D | HEX1 | HEX2 | T |
| 6,3 | LSQ-S4-02 | 72,2 | 27,6 | 19 | 19 | G1/4 NPT1/4 |
| 10 | LSQ-S4-03 | 82,6 | 34 | 24 | 24 | G3/8 NPT3/8 |
| 12,5 | LSQ-S4-04 | 87,8 | 38,6 | 27 | 27 | G1/2 NPT1/2 |
| 20 | LSQ-S4-06 | 107,8 | 48,2 | 34 | 34 | G3/4 NPT3/4 |
| 20 | LSQ-S4-06 (E) | 102 | 47,5 | 35 | 33,5 | G3/4 NPT3/4 |
| 25 | LSQ-S4-08 | 126,8 | 56,2 | 41 | 41 | G1 NPT1 |
| Примечание: Взаимообмен LSQ-S4-06SF более БЫСТРЫЙ, взаимообмен LSQ-S4-06SF (e) Parker | ||||||
